Контроллер ультразвукового радара

Подготовительные работы 18

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Аккумулятор книга владельца
4. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
5. Складывание и поднятие спинки сиденья второго ряда
6. Подушка сиденья второго ряда в сборе — левое боковое крыло второго ряда в сборе
7. Шторка багажного отделения в сборе
8. Крышка багажника в сборе
9. крышка вещевого ящика левой задней боковины в сборе
10. Корпус кронштейна панели багажного отделения
11. Защитная крышка багажника
12. Ящик для инструмента в багажнике
13. облицовка верхней части левой стойки D в сборе.
14. вентиляционная решётка левой задней боковины в сборе
15. облицовочная панель порога задней двери в сборе
16. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
17. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
18. облицовка левой задней боковины в сборе

Снятие 4 шагов

1.

   1

   Отсоедините разъём (1 шт.) жгута проводов ремня безопасности второго ряда (левая сторона) в сборе.
2. 2

   Выверните крепёжные болты ремня безопасности второго ряда левой стороны в сборе (1 шт.), снимите ремень безопасности второго ряда левой стороны в сборе.

   🔧 головка Примечание: X03-56020624 крепёжный болт ремня безопасности — деталь одноразового использования, при каждом демонтаже и монтаже необходимо заменять новой деталью 14 ммX03-56020624одноразовая деталь

3.

   3

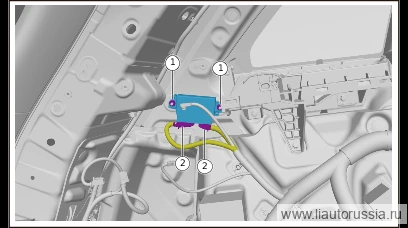

   Отсоедините разъём жгута проводов контроллера ультразвукового радара (2 шт.).
4. 4

   Выверните крепёжные гайки контроллера ультразвукового радара (2 шт.), снимите контроллер ультразвукового радара.

   🔧 головка Примечание: шестигранная фланцевая гайка Q32006F61 — деталь одноразового использования, при каждом демонтаже и монтаже необходимо заменять новой деталью 10 ммодноразовая деталь

Установка 4 шагов

1.

   1

   Установите контроллер ультразвукового радара, установите крепёжные гайки контроллера ультразвукового радара (2 шт.). Шестигранная фланцевая гайка Q32006F61 Момент затяжки: 6±1 Н·м

   ⚙︎ 6±1 Н·м🔧 головка Примечание: шестигранная фланцевая гайка Q32006F61 — деталь одноразового использования, при каждом демонтаже и монтаже необходимо заменять новой деталью 10 ммодноразовая деталь
2. 2

   Подсоедините разъём жгута проводов контроллера ультразвукового радара (2 шт.).

3.

   3

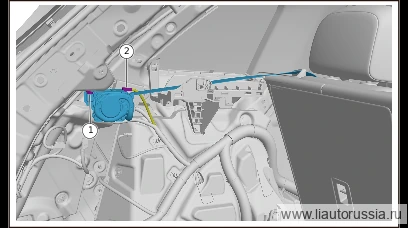

   Установите ремень безопасности второго ряда (левая сторона) в сборе, установите крепёжный болт (1 шт.) ремня безопасности второго ряда (левая сторона) в сборе. X03-56020624 Крепёжный болт ремня безопасности Момент затяжки: 45±5 Н·м

   ⚙︎ 45±5 Н·м🔧 головка Примечание: X03-56020624 крепёжный болт ремня безопасности является деталью одноразового использования, после каждого демонтажа необходимо заменять его новой деталью 14 ммX03-56020624одноразовая деталь
4. 4

   Подсоедините разъём жгута проводов ремня безопасности второго ряда левой стороны в сборе.

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Процедура замены блока управления ультразвукового радара
• Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
