Уплотнительное кольцо
Задний электропривод · Li L7 2022–2023 · стр. 864–865 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- В процессе демонтажа и монтажа высоковольтных компонентов персонал, имеющий IC-карту электротехника по низкому напряжению, должен быть в высоковольтных изоляционных перчатках, а также обязан обеспечить собственную изоляционную защиту; запрещается иметь при себе металлические предметы.
- Перед проведением ремонта и демонтажа/монтажа высоковольтных электрических компонентов необходимо выполнить процедуру отключения высокого напряжения.
- После завершения установки опустите автомобиль до соприкосновения с полом.
- Не перемещайте автомобиль в этот момент.
- Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
- По завершении накачки автомобиль можно перемещать по необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 11
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Ящик для инструмента в багажнике
- Аккумулятор книга владельца
- Высоковольтная система книга владельца
- Подъём и опускание автомобиля
- шумоизоляционный мат заднего приводного электродвигателя
- Слив и заправка масла заднего редуктора
- Теплообменник — Задний электропривод
Снятие 1 шагов
-

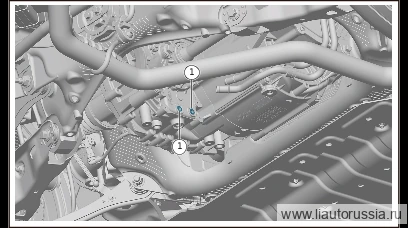

Снимите уплотнительное кольцо (2 шт.).
X01-90000028Примечание. X01-90000028 уплотнительное кольцо является одноразовой деталью, повторное использование не допускается.
Установка 1 шагов
-
Установите уплотнительное кольцо (2 шт.).
X01-90000028Примечание. X01-90000028 уплотнительное кольцо является одноразовой деталью, повторное использование не допускается.
