Теплообменник — Задний электропривод
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- В процессе демонтажа и монтажа высоковольтных компонентов персонал, имеющий IC-карту электротехника по низкому напряжению, должен быть в высоковольтных изоляционных перчатках, а также обязан обеспечить собственную изоляционную защиту; запрещается иметь при себе металлические предметы.
- Перед проведением ремонта и демонтажа/монтажа высоковольтных электрических компонентов необходимо выполнить процедуру отключения высокого напряжения.
- После завершения установки опустите автомобиль до соприкосновения с полом.
- Не перемещайте автомобиль в этот момент.
- Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
- По завершении накачки автомобиль можно перемещать по необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 9
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Ящик для инструмента в багажнике
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- шумоизоляционный мат заднего приводного электродвигателя
- Слив и заправка масла заднего редуктора
Снятие 2 шагов
-

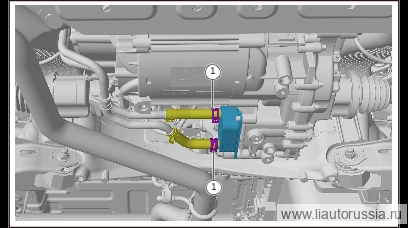

Ослабьте хомут (2 шт.) подузла магистралей заднего электродвигателя 3, отсоедините соединение подузла магистралей заднего электродвигателя 3 с теплообменником.
-

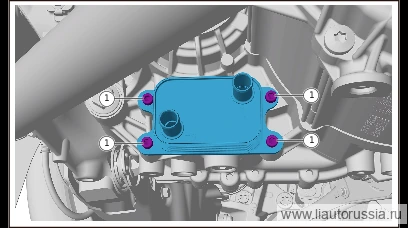

Выверните крепёжные болты теплообменника (4 шт.), снимите теплообменник.
🔧 Головка под внутренний шестигранник 5 ммПримечание. Крепёжные болты теплообменника и уплотнительное кольцо являются одноразовыми деталями, повторное использование не допускается.
Установка 2 шагов
-
Установите теплообменник, установите крепёжные болты теплообменника (4 шт.).
⚙︎ 9.5±0.5 Н·м🔧 Головка под внутренний шестигранник 5 ммX01-90000028X01-90000020Примечание. Крепёжные болты теплообменника и уплотнительное кольцо являются одноразовыми деталями, повторное использование не допускается. X01-90000028 Уплотнительное кольцо X01-90000020 Соединительный болт Момент затяжки: 9.5±0.5 Н·м. -
Подсоедините подузел магистралей заднего электродвигателя 3 к теплообменнику, установите хомут (2 шт.) подузла магистралей заднего электродвигателя 3.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите теплообменник, установите крепёжные болты теплообменника (4… | 9.5±0.5 Н·м |
