Крышка высоковольтной клеммной коробки

Передний электропривод · Li L7 2022–2023 · стр. 893–894 оригинала
1 шагов снятия1 шагов установки 1 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Крышка высоковольтной клеммной коробки

Подготовительные работы 5

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Передняя защита моторного отсека
  4. Компоненты воздушного фильтра — Впускной патрубок воздушного фильтра в сборе
  5. Передний кронштейн жгута проводов «пять в одном»

Снятие 1 шагов

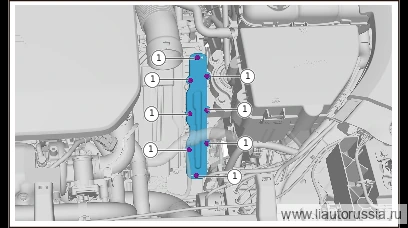

  1. Шаг 1

    Выверните крепёжные винты крышки высоковольтной клеммной коробки (8 шт.), снимите крышку высоковольтной клеммной коробки.

    🔧 головка-отвёртка T 35 X02-90000153M6 Винт с цилиндрической головкой и внутренним шлицем Torx является деталью одноразового использования, при каждой разборке/сборке необходимо заменять его новой детальюX02-90000153M6одноразовая деталь

Установка 1 шагов

  1. Шаг 1

    Установите крышку высоковольтной клеммной коробки, установите крепёжные винты крышки высоковольтной клеммной коробки (8 шт.). X02-90000153M6 Винт с цилиндрической головкой и внутренним шлицем Torx Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка-отвёртка T 35 X02-90000153M6 Винт с цилиндрической головкой и внутренним шлицем Torx является деталью одноразового использования, при каждой разборке/сборке необходимо заменять его новой детальюX02-90000153M6одноразовая деталь

Моменты затяжки — сводка

ОперацияМомент
Установите крышку высоковольтной клеммной коробки, установите крепёжны…9±1 Н·м
