Жгут проводов спинки заднего ряда в сборе 60% сторона

Сиденья второго ряда · Li L7 2022–2023 · стр. 3460–3461 оригинала
5 шагов снятия5 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Подготовительные работы 18

  1. Двери автомобиля книга владельца
  2. Двери багажника на электроприводе книга владельца
  3. Шторка багажного отделения в сборе
  4. Крышка багажника в сборе
  5. Корпус кронштейна панели багажного отделения
  6. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
  7. Складывание и поднятие спинки сиденья второго ряда
  8. Аккумулятор книга владельца
  9. Компоненты сиденья второго ряда правой стороны — спинка двухместного сиденья второго ряда в сборе
  10. наружная облицовочная панель спинки (формованная) — 40%
  11. внутренняя облицовочная панель формованной панели спинки — 40%
  12. Компонент подузла правого сиденья второго ряда — декоративная крышка Top Tether
  13. формованный войлок спинки заднего ряда 60% — правая сторона
  14. направляющая втулка подголовника заднего ряда — левая сторона в сборе
  15. Компонент подузла в сборе правого сиденья второго ряда — направляющая втулка подголовника заднего ряда — правая сторона в сборе
  16. направляющая ремня безопасности — правая сторона
  17. крышка выхода ремня безопасности
  18. предварительно смонтированный узел чехла с поролоном правой стороны спинки заднего ряда в сборе

Снятие 5 шагов

  1. Отсоедините разъём жгута проводов спинки заднего сиденья в сборе, сторона 60% (1 шт.).

  2. Отсоедините фиксирующую защёлку жгута проводов спинки заднего ряда в сборе 60% стороны (1 шт.).

  3. Шаг 3

    Отсоедините фиксирующую защёлку жгута проводов спинки заднего ряда в сборе 60% стороны (4 шт.).

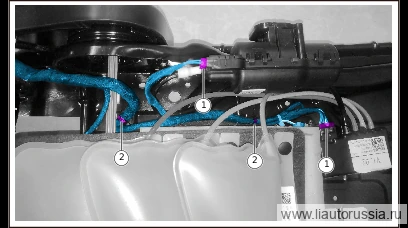

  4. Шаг 4

    Отсоедините разъём жгута проводов спинки заднего сиденья в сборе, сторона 60% (2 шт.).

  5. Отсоедините фиксатор крепления жгута проводов спинки заднего ряда в сборе 60% сторона (2 шт.), снимите жгут проводов спинки заднего ряда в сборе 60% сторона.

Установка 5 шагов

  1. Шаг 1

    Установите жгут проводов спинки заднего ряда в сборе, сторона 60%, подсоедините разъём жгута проводов спинки заднего ряда в сборе, сторона 60% (2 шт.).

  2. Установите фиксирующие защёлки жгута проводов спинки заднего сиденья в сборе, сторона 60% (2 шт.).

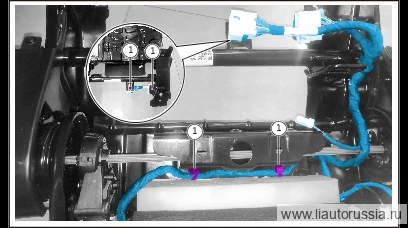

  3. Шаг 3

    Установите фиксирующие защёлки жгута проводов спинки заднего сиденья в сборе, сторона 60% (4 шт.).

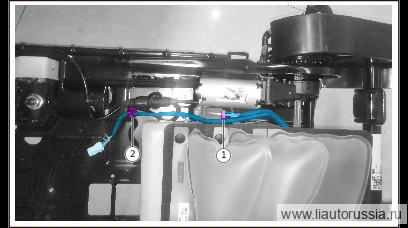

  4. Шаг 4

    Подсоедините разъём жгута проводов спинки заднего ряда в сборе 60% стороны (1 шт.).

  5. Установите фиксирующие защёлки жгута проводов спинки заднего сиденья в сборе, сторона 60% (1 шт.).
