Жгут проводов спинки заднего ряда в сборе 40% сторона

Сиденья второго ряда · Li L7 2022–2023 · стр. 3490–3491 оригинала
4 шагов снятия4 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Подготовительные работы 17

  1. Двери автомобиля книга владельца
  2. Двери багажника на электроприводе книга владельца
  3. Шторка багажного отделения в сборе
  4. Крышка багажника в сборе
  5. Корпус кронштейна панели багажного отделения
  6. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
  7. Складывание и поднятие спинки сиденья второго ряда
  8. Аккумулятор книга владельца
  9. спинка одноместного сиденья второго ряда в сборе
  10. наружный подголовник заднего ряда в сборе PU
  11. наружная облицовочная панель спинки (формованная) — 40%
  12. внутренняя облицовочная панель формованной панели спинки — 40%
  13. Компонент подузла правого сиденья второго ряда — декоративная крышка Top Tether
  14. формованный войлок спинки заднего ряда 40% — левая сторона
  15. направляющая ремня безопасности — правая сторона
  16. направляющая втулка подголовника заднего ряда — левая сторона в сборе
  17. Компонент подузла в сборе правого сиденья второго ряда — направляющая втулка подголовника заднего ряда — правая сторона в сборе

Снятие 4 шагов

  1. Отсоедините жгут проводов спинки заднего сиденья в сборе, сторона 40% (2 шт.).

  2. Отсоедините разъём жгута проводов спинки заднего ряда в сборе 40% стороны (1 шт.).

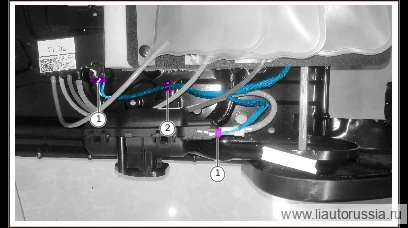

  3. Шаг 3

    Отсоедините жгут проводов спинки заднего сиденья в сборе, сторона 40% (4 шт.).

  4. Отсоедините разъём жгута проводов спинки заднего ряда в сборе 40% сторона (1 шт.), снимите жгут проводов спинки заднего ряда в сборе 40% сторона.

Установка 4 шагов

  1. Шаг 1

    Установите жгут проводов спинки заднего ряда в сборе, сторона 40%, установите фиксаторы жгута проводов спинки заднего ряда в сборе, сторона 40% (4 шт.).

  2. Подсоедините разъём жгута проводов спинки заднего сиденья в сборе, сторона 40% (1 шт.).

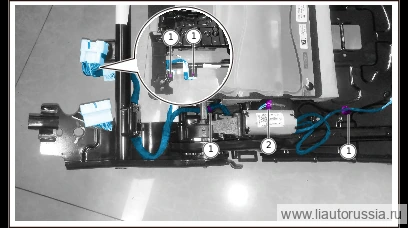

  3. Шаг 3

    Установите фиксирующую защёлку жгута проводов спинки заднего ряда в сборе 40% стороны (2 шт.).

  4. Подсоедините разъём жгута проводов спинки заднего сиденья в сборе, сторона 40% (1 шт.).
