Жгут проводов, переднее пассажирское

Переднее пассажирское сиденье · Li L7 2022–2023 · стр. 3350–3352 оригинала
7 шагов снятия7 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Жгут проводов, переднее пассажирское

Подготовительные работы 21

  1. Двери автомобиля книга владельца
  2. Регулировка положения переднего пассажирского сиденья в сборе
  3. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  4. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  5. крышка заднего торца направляющей, левая сторона
  6. правый кожух заднего торца направляющей (переднее пассажирское)
  7. Двери багажника на электроприводе книга владельца
  8. Аккумулятор книга владельца
  9. Компоненты подузла переднего пассажирского сиденья — наружная крышка коврика для ног в сборе
  10. Компоненты подузла переднего пассажирского сиденья — подузел коврика для ног в сборе
  11. Компонент подузла сиденья переднего пассажира в сборе: панель спинки переднего пассажирского сиденья в сборе
  12. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  13. Компоненты подузла переднего пассажирского сиденья — подголовник в 2 положениях в сборе
  14. Узел наружной защитной панели переднего пассажирского сиденья с 8-позиционным электроприводом
  15. узел фиксирующего конца, левая сторона
  16. направляющая втулка подголовника, узел стопорного конца правой стороны в сборе
  17. кнопка регулировки спинки сиденья (VIP)
  18. кнопка регулировки направляющей (VIP)
  19. крышка VIP-кнопки
  20. Компонент подузла сиденья переднего пассажира в сборе: предварительно собранный узел обивки спинки переднего пассажирского сиденья с поролоном
  21. Компонент подузла сиденья переднего пассажира в сборе: предварительно собранный узел обивки подушки сиденья переднего пассажирского сиденья с поролоном

Снятие 7 шагов

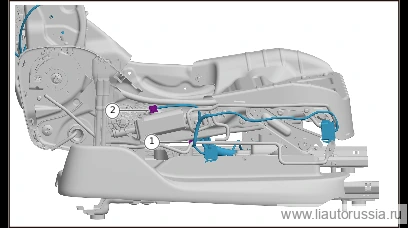

  1. Шаг 1

    Отсоедините фиксатор(1 шт.) жгута проводов переднего пассажирского сиденья.

  2. Отсоедините разъём жгута проводов (переднее пассажирское) (1 шт.).

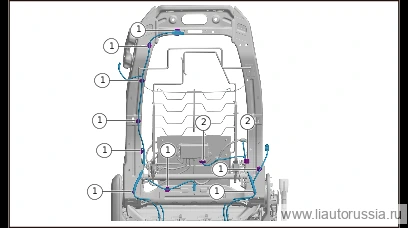

  3. Шаг 3

    Отсоедините фиксатор(9 шт.) жгута проводов переднего пассажирского сиденья.

  4. Отсоедините разъём жгута проводов (переднее пассажирское) (2 шт.).

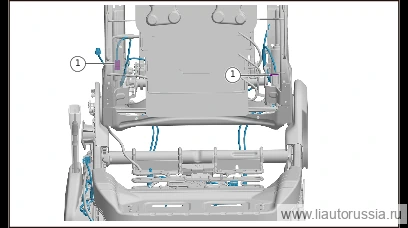

  5. Шаг 5

    Отсоедините разъём жгута проводов (переднее пассажирское) (2 шт.).

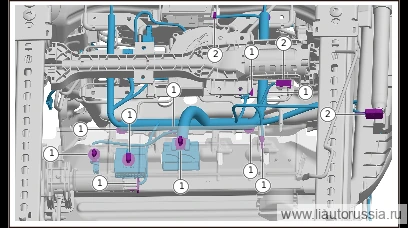

  6. Шаг 6

    Отсоедините фиксатор(10 шт.) жгута проводов переднего пассажирского сиденья.

  7. Отсоедините разъём (3 шт.) жгута проводов переднего пассажирского сиденья, снимите жгут проводов водительского сиденья.

Установка 7 шагов

  1. Шаг 1

    Установите жгут проводов переднего пассажирского сиденья, установите фиксирующие клипсы (10 шт.) жгута проводов переднего пассажирского сиденья.

  2. Подсоедините разъём(3 шт.) жгута проводов переднего пассажирского сиденья.

  3. Шаг 3

    Установите разъём жгута проводов (переднее пассажирское) (2 шт.).

  4. Шаг 4

    Установите крепёжную защёлку (9 шт.) жгута проводов переднего пассажирского сиденья.

  5. Подсоедините разъём (2 шт.) жгута проводов переднего пассажирского сиденья.

  6. Шаг 6

    Установите крепёжную защёлку (1 шт.) жгута проводов переднего пассажирского сиденья.

  7. Подсоедините разъём(1 шт.) жгута проводов переднего пассажирского сиденья.
