Компонент подузла сиденья переднего пассажира в сборе: панель спинки переднего пассажирского сиденья в сборе

Переднее пассажирское сиденье · Li L7 2022–2023 · стр. 3290–3291 оригинала
1 шагов снятия1 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Компонент подузла сиденья переднего пассажира в сборе: панель спинки переднего пассажирского сиденья в сборе

Подготовительные работы 4

  1. Двери автомобиля книга владельца
  2. монтажная панель задней шторки
  3. Компоненты подузла переднего пассажирского сиденья — наружная крышка коврика для ног в сборе
  4. Компоненты подузла переднего пассажирского сиденья — подузел коврика для ног в сборе

Снятие 1 шагов

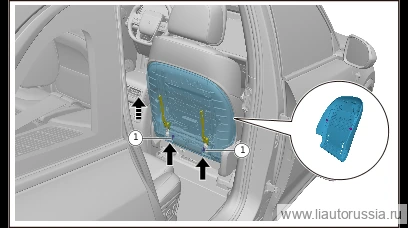

  1. Шаг 1

    С помощью пластиковой лопатки в месте, указанном стрелкой, поддев, отсоедините фиксатор(2 шт.) задней панели переднего пассажирского сиденья в сборе, снимите заднюю панель переднего пассажирского сиденья в сборе, потянув вверх.

Установка 1 шагов

  1. Установите панель спинки сиденья в сборе (переднее пассажирское), убедитесь, что фиксатор панели спинки сиденья в сборе (переднее пассажирское) (2 шт.) установлен в правильное положение.
