Компонент подузла сиденья переднего пассажира в сборе: предварительно собранный узел обивки подушки сиденья переднего пассажирского сиденья с поролоном
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Подготовительные работы 10
- Двери автомобиля книга владельца
- Регулировка положения переднего пассажирского сиденья в сборе
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
- крышка заднего торца направляющей, левая сторона
- правый кожух заднего торца направляющей (переднее пассажирское)
- Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
- Узел наружной защитной панели переднего пассажирского сиденья с 8-позиционным электроприводом
Снятие 9 шагов
-

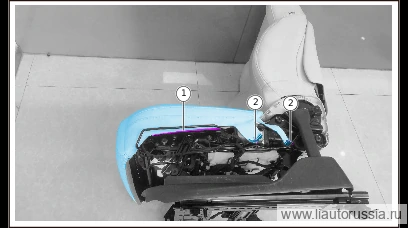

Отсоедините фиксатор предварительно собранного узла чехла и поролона подушки сиденья в сборе (переднее пассажирское) (1 шт.). 2. Приподнимите предварительно собранный узел чехла и поролона подушки сиденья в сборе (переднее пассажирское), перекусите и снимите C-образную скобу (2 шт.).
X01-90000587CПримечание. X01-90000587C-образная скоба является одноразовой деталью, после каждого демонтажа необходимо заменять её новой деталью. -
Отсоедините крепёжный крючок (1 шт.) предварительно собранного узла (чехол+поролон) подушки сиденья переднего пассажира.
-
Отсоедините фиксирующие клипсы (1 шт.) предварительно собранного узла обивки подушки сиденья переднего пассажирского сиденья с поролоном.
-
Отсоедините крепёжный крючок (1 шт.) предварительно собранного узла (чехол+поролон) подушки сиденья переднего пассажира.
-
Отсоедините крепёжный крючок (2 шт.) предварительно собранного узла (чехол+поролон) подушки сиденья переднего пассажира.
-
Отсоедините разъём(2 шт.) чехла подушки сиденья с поролоном переднего пассажирского сиденья в сборе.
-
Отсоедините фиксирующие клипсы (2 шт.) предварительно собранного узла обивки подушки сиденья переднего пассажирского сиденья с поролоном.
-
Отсоедините резиновый чехол вентилятора вентиляции подушки сиденья (1 шт.).
-

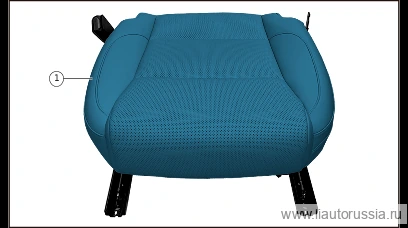

Снимите предварительно собранный узел (чехол+поролон) подушки сиденья переднего пассажира.
Установка 9 шагов
-
Предварительно собранный узел обивки подушки сиденья переднего пассажирского сиденья с поролоном.
-

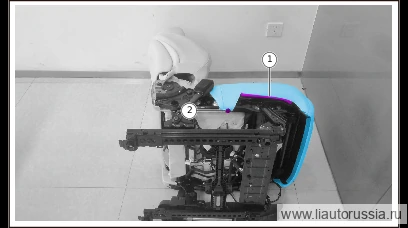

Подсоедините разъём(2 шт.) чехла подушки сиденья с поролоном переднего пассажирского сиденья в сборе.
-
Установите фиксатор предварительно собранного узла чехла и поролона подушки сиденья в сборе (переднее пассажирское) (2 шт.).
-
Установите резиновую втулку (1 шт.) вентилятора вентиляции подушки сиденья.
-

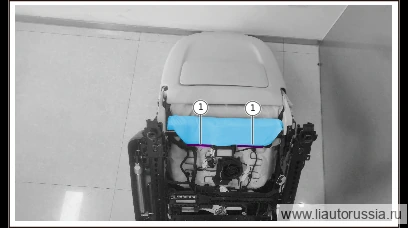

Установите фиксирующие крючки (2 шт.) предварительно собранного узла обивки подушки сиденья переднего пассажирского сиденья с поролоном.
-
Установите фиксирующие крючки (1 шт.) предварительно собранного узла обивки подушки сиденья переднего пассажирского сиденья с поролоном.
-
Установите фиксирующие крючки (1 шт.) предварительно собранного узла обивки подушки сиденья переднего пассажирского сиденья с поролоном.
-
Установите фиксатор предварительно собранного узла чехла и поролона подушки сиденья в сборе (переднее пассажирское) (1 шт.).
-

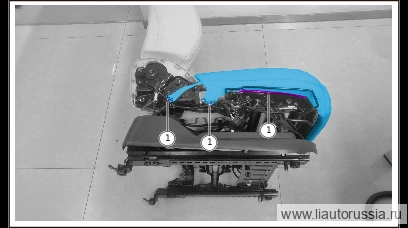

Установите фиксатор(1 шт.) чехла подушки сиденья с поролоном переднего пассажирского сиденья в сборе. 1 . Приподнимите чехол подушки сиденья с поролоном переднего пассажирского сиденья в сборе, установите скобу C-образной формы(2 шт.).
X01-90000587Примечание. X01-90000587 Скоба C-образной формы — деталь одноразового использования, при каждом демонтаже необходимо заменять её новой деталью.
