Узел воздушного насоса в сборе

Сиденья второго ряда · Li L7 2022–2023 · стр. 3488–3489 оригинала
3 шагов снятия3 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Подготовительные работы 17

  1. Двери автомобиля книга владельца
  2. Двери багажника на электроприводе книга владельца
  3. Шторка багажного отделения в сборе
  4. Крышка багажника в сборе
  5. Корпус кронштейна панели багажного отделения
  6. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
  7. Складывание и поднятие спинки сиденья второго ряда
  8. Аккумулятор книга владельца
  9. спинка одноместного сиденья второго ряда в сборе
  10. наружный подголовник заднего ряда в сборе PU
  11. наружная облицовочная панель спинки (формованная) — 40%
  12. внутренняя облицовочная панель формованной панели спинки — 40%
  13. Компонент подузла правого сиденья второго ряда — декоративная крышка Top Tether
  14. формованный войлок спинки заднего ряда 40% — левая сторона
  15. направляющая ремня безопасности — правая сторона
  16. направляющая втулка подголовника заднего ряда — левая сторона в сборе
  17. Компонент подузла в сборе правого сиденья второго ряда — направляющая втулка подголовника заднего ряда — правая сторона в сборе

Снятие 3 шагов

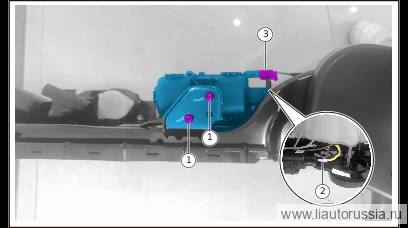

  1. Выверните крепёжные винты воздушного насоса в сборе (2 шт.).

    🔧 торцевая головка с битой T25

  2. Отсоедините соединение узла воздушного насоса в сборе с массажным узлом поясничной опоры заднего ряда в сборе.

  3. Отсоедините разъём жгута проводов узла массажа поясничной опоры заднего ряда в сборе (1 шт.), снимите узел массажа поясничной опоры заднего ряда в сборе.

Установка 3 шагов

  1. Шаг 1

    Установите узел поясничной опоры с массажем заднего ряда в сборе, установите крепёжные винты узла воздушного насоса в сборе (2 шт.). 2±0.2 Н·м X03-90000295 самонарезающий винт ST4.8

    🔧 торцевая головка под биту Момент затяжки: 1 T25X03-90000295

  2. Подсоедините воздушный насос в сборе к массажёру поясничной поддержки заднего сиденья в сборе.

  3. Подсоедините разъём жгута проводов массажного узла поясничной опоры заднего ряда в сборе (1 шт.).
