Сиденье водителя (подузлы) — Li L7

Сиденья · Водительское сиденье · Li L7 2022–2023
20 операций92 шага3 момента затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Параметры узла — сводка

Крепёж и артикулы: X03-90000248, X01-90000587C, X01-90000587, X01-90000347, X01-90000342

Одноразовые детали: 2 позиц. — при установке заменяются новыми.

1 Подголовник 2-позиционный в сборе

снятие: 1 шагустановка: 1 шагстр. 3539–3540 оригинала
Подголовник 2-позиционный в сборе — расположение
Расположение детали

Подготовительные работы 1

  1. Двери автомобиля книга владельца

Снятие 1 шаг

  1. Шаг 1

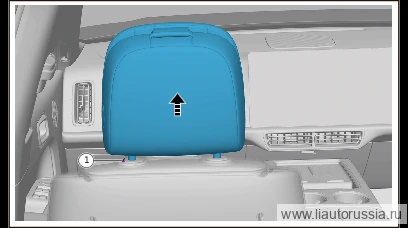

    Нажмите на левую направляющую втулку подголовника (стопорный конец), снимите подголовник в сборе (2-позиционный) в направлении стрелки.

    Примечание. Отрегулируйте спинку сиденья, чтобы снять подголовник в сборе (2-позиционный).

Установка 1 шаг

  1. Шаг 1

    Нажмите на левую направляющую втулку подголовника (фиксирующий конец), установите подголовник в сборе (2 направления) по направлению стрелки.

    Примечание. После завершения установки верните сиденье в исходное положение.

↑ к списку операций

2 Большая задняя панель спинки в сборе

снятие: 2 шагаустановка: 2 шагастр. 3541–3542 оригинала
Примечания

При демонтаже будьте осторожны, не повредите лакокрасочное покрытие.

Большая задняя панель спинки в сборе — расположение
Расположение детали

Подготовительные работы 1

  1. Двери автомобиля книга владельца

Снятие 2 шага

  1. Шаг 1

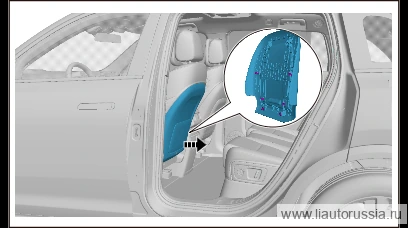

    В направлении, указанном стрелкой, начиная снизу задней панели сиденья водителя в сборе, постепенно отсоединяйте вверх фиксирующие зажимы (6 шт.).

    X03-90000248одноразовая деталь
    Примечание. X03-90000248 фиксирующие зажимы задней панели переднего ряда являются одноразовыми деталями, при каждой разборке/сборке их необходимо заменять на новые.
  2. Шаг 2

    Сдвиньте заднюю панель водительского сиденья в сборе в направлении, указанном стрелкой, снимите заднюю панель водительского сиденья в сборе.

Установка 2 шага

  1. Сдвиньте и установите заднюю панель спинки водительского сиденья в сборе в направлении, указанном стрелкой.

  2. Шаг 2

    Зафиксируйте фиксирующие защёлки задней панели сиденья водителя в сборе (6 шт.) в направлении, указанном стрелкой.

    X03-90000248одноразовая деталь
    Примечание. X03-90000248 фиксирующие защёлки задней панели переднего ряда являются одноразовой деталью, при каждой разборке/сборке необходимо заменять их новой деталью.

↑ к списку операций

3 Обивка спинки сиденья водителя с поролоном, предварительно собранный узел в сборе

снятие: 5 шаговустановка: 6 шаговстр. 3543–3545 оригинала
Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Обивка спинки сиденья водителя с поролоном, предварительно собранный узел в сборе — расположение
Расположение детали

Подготовительные работы 13

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  4. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  5. Левый кожух заднего конца направляющей сиденья водителя
  6. Крышка правой стороны заднего конца направляющей водительского сиденья
  7. Двери багажника на электроприводе книга владельца
  8. Аккумулятор книга владельца
  9. Сиденье водителя в сборе
  10. Большая задняя панель спинки в сборе
  11. Подголовник в 2 положениях в сборе
  12. Узел фиксирующего конца, левая сторона
  13. Направляющая втулка подголовника, узел стопорного конца правой стороны в сборе

Снятие 5 шагов

  1. Шаг 1

    Отсоедините фиксирующий крючок (9 шт.) предварительно собранного узла обивки с поролоном спинки водительского сиденья.

  2. Шаг 2

    Отсоедините разъём жгута проводов предварительно собранного узла обивки с поролоном спинки сиденья водителя в сборе (2 шт.).

  3. Шаг 3

    Выверните (2) крепёжные гайки узла подушки безопасности со стороны водителя в сборе.

    🔧 головка 10 мм
  4. Отсоедините разъём подушки безопасности водительской стороны в сборе (1).

  5. Шаг 5

    Снимите предварительно собранный узел обивки с поролоном спинки водительского сиденья.

Установка 6 шагов

  1. Шаг 1

    Установите предварительно собранный узел обивки с поролоном спинки сиденья водителя в сборе.

  2. Шаг 2

    Установите (2) крепёжные гайки узла подушки безопасности со стороны водителя в сборе.

    🔧 головка 10 мм
  3. Подсоедините разъём подушки безопасности водительской стороны в сборе (1).

  4. Шаг 4

    Установите разъём (2 шт.) жгута проводов предварительно собранного узла обивки с поролоном спинки водительского сиденья.

  5. Шаг 5

    Установите фиксирующие крючки предварительно собранного узла обивки с поролоном спинки сиденья водителя в сборе (9 шт.).

  6. Шаг 6

    ★★★★★Меры предосторожности при замене подушек безопасности: Если сработала (взорвалась) любая из перечисленных ниже подушек безопасности или преднатяжителей ремней безопасности, необходимо одновременно заменить блок управления подушками безопасности (ECU) на новый: 1. Подушки безопасности: Подушка безопасности переднего пассажира Подушка безопасности водителя Левая шторка безопасности в сборе Правая шторка безопасности в сборе Боковая подушка безопасности водителя Боковая подушка безопасности переднего пассажира Боковая подушка безопасности второго ряда, левая сторона Боковая подушка безопасности второго ряда, правая сторона 2. Ремни безопасности: Левый передний нижний преднатяжитель Ретрактор ремня безопасности второго ряда, правая сторона Ретрактор ремня безопасности переднего ряда, правая сторона Ретрактор ремня безопасности второго ряда, левая сторона Ретрактор ремня безопасности переднего ряда, левая сторона Правый передний нижний преднатяжитель…………………………………………Меры предосторожности при замене подушки безопасности сиденья: Подушка безопасности сиденья является деталью безопасности внутри сиденья. Для обеспечения общей безопасности сиденья после срабатывания (взрыва) подушки безопасности сиденья необходимо заменить сиденье в сборе; заменять только боковую подушку безопасности сиденья по отдельности запрещается.

↑ к списку операций

4 Обивка подушки сиденья водителя с поролоном, предварительно собранный узел в сборе

снятие: 9 шаговустановка: 10 шаговстр. 3546–3548 оригинала
Примечания

При демонтаже будьте осторожны, не повредите лакокрасочное покрытие.

Обивка подушки сиденья водителя с поролоном, предварительно собранный узел в сборе — расположение
Расположение детали

Подготовительные работы 10

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  4. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  5. Левый кожух заднего конца направляющей сиденья водителя
  6. Крышка правой стороны заднего конца направляющей водительского сиденья
  7. Двери багажника на электроприводе книга владельца
  8. Аккумулятор книга владельца
  9. Сиденье водителя в сборе
  10. Узел подузла наружной защитной панели с 8-позиционным электроприводом водительского сиденья

Снятие 9 шагов

  1. Шаг 1

    Расстыкуйте фиксирующие защёлки предварительно собранного узла обивки с поролоном подушки сиденья водителя (1 шт.). 2. Приподнимите предварительно собранный узел обивки с поролоном подушки сиденья водителя, перекусите и снимите скобу C-образной формы (2 шт.).

    X01-90000587C
    Примечание. X01-90000587C-образная скоба является одноразовой деталью, при каждом демонтаже необходимо заменять её новой деталью.
  2. Шаг 2

    Отсоедините крепёжный крючок предварительно собранного узла обивки подушки сиденья водителя с поролоном (1 шт.).

  3. Отсоедините фиксирующие защёлки предварительно собранного узла чехла подушки водительского сиденья с поролоном в сборе (1 шт.).

  4. Шаг 4

    Отсоедините крепёжный крючок предварительно собранного узла обивки подушки сиденья водителя с поролоном (1 шт.).

  5. Шаг 5

    Отсоедините крепёжный крючок предварительно собранного узла обивки подушки сиденья водителя с поролоном (2 шт.).

  6. Шаг 6

    Отсоедините разъём (2 шт.) предварительно собранного узла обивки с поролоном подушки водительского сиденья.

  7. Отсоедините фиксирующие защёлки предварительно собранного узла чехла подушки водительского сиденья с поролоном в сборе (2 шт.).

  8. Отсоедините резиновый чехол вентилятора вентиляции подушки сиденья (1 шт.).

  9. Шаг 9

    Снимите предварительно собранный узел обивки с поролоном подушки сиденья водителя.

Установка 10 шагов

  1. Шаг 1

    Установите предварительно собранный узел обивки подушки сиденья водителя с поролоном.

  2. Шаг 2

    Подсоедините разъём предварительно собранного узла чехла подушки водительского сиденья с поролоном в сборе (2 шт.).

  3. Установите фиксатор (2 шт.) предварительно собранного узла обивки с поролоном подушки водительского сиденья.

  4. Установите резиновую втулку (1 шт.) вентилятора вентиляции подушки сиденья.

  5. Шаг 5

    Установите фиксирующие крючки предварительно собранного узла обивки с поролоном подушки сиденья водителя (2 шт.).

  6. Шаг 6

    Установите фиксирующие крючки предварительно собранного узла обивки с поролоном подушки сиденья водителя (1 шт.).

  7. Шаг 7

    Установите фиксирующие крючки предварительно собранного узла обивки с поролоном подушки сиденья водителя (1 шт.).

  8. Установите фиксатор (1 шт.) предварительно собранного узла обивки с поролоном подушки водительского сиденья.

  9. Шаг 9

    Установите фиксирующую защёлку предварительно собранного узла обивки подушки сиденья водителя с поролоном (1 шт.). 1 . Приподнимите предварительно собранный узел обивки подушки сиденья водителя с поролоном, установите скобу C-образной формы (2 шт.).

    X01-90000587
    Примечание. X01-90000587 скоба C-образной формы является одноразовой деталью, при каждой разборке необходимо заменять её на новую.
  10. Шаг 10

    ★★★★★Меры предосторожности при замене подушек безопасности: Если сработала (взорвалась) любая из следующих подушек безопасности или ремней безопасности, необходимо одновременно заменить новый блок управления подушками безопасности (ECU): I. Подушки безопасности: Подушка безопасности переднего пассажира Подушка безопасности водителя Левая шторка безопасности в сборе Правая шторка безопасности в сборе Боковая подушка безопасности водителя Боковая подушка безопасности переднего пассажира Боковая подушка безопасности второго ряда, левая сторона Боковая подушка безопасности второго ряда, правая сторона II. Ремни безопасности: Левый передний нижний преднатяжитель Ретрактор ремня безопасности второго ряда, правая сторона Ретрактор ремня безопасности переднего ряда, правая сторона Ретрактор ремня безопасности второго ряда, левая сторона Ретрактор ремня безопасности переднего ряда, левая сторона Правый передний нижний преднатяжитель…………………………………………Меры предосторожности при замене подушек безопасности сиденья: Подушка безопасности сиденья является предохранительным элементом внутри сиденья; для обеспечения общей безопасности сиденья после срабатывания (взрыва) подушки безопасности сиденья необходимо заменить сиденье в сборе, отдельная замена боковой подушки безопасности сиденья не допускается。……………………………………

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Самообучение сиденья водителя

↑ к списку операций

5 Нетканый материал спинки

снятие: 1 шагустановка: 1 шагстр. 3549–3550 оригинала

Подготовительные работы 14

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  4. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  5. Левый кожух заднего конца направляющей сиденья водителя
  6. Крышка правой стороны заднего конца направляющей водительского сиденья
  7. Двери багажника на электроприводе книга владельца
  8. Аккумулятор книга владельца
  9. Сиденье водителя в сборе
  10. Большая задняя панель спинки в сборе
  11. Подголовник в 2 положениях в сборе
  12. Узел фиксирующего конца, левая сторона
  13. Направляющая втулка подголовника, узел стопорного конца правой стороны в сборе
  14. Обивка спинки сиденья водителя с поролоном, предварительно собранный узел в сборе

Снятие 1 шаг

  1. Шаг 1

    Отделите нетканый материал спинки от предварительно собранного узла обивки с поролоном спинки сиденья водителя в сборе.

Установка 1 шаг

  1. Шаг 1

    Установите нетканый материал - спинка.

↑ к списку операций

6 Кнопка регулировки направляющей с электроприводом переднего ряда

снятие: 1 шагустановка: 1 шагстр. 3551–3552 оригинала
Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Кнопка регулировки направляющей с электроприводом переднего ряда — расположение
Расположение детали

Подготовительные работы 1

  1. Двери автомобиля книга владельца

Снятие 1 шаг

  1. Шаг 1

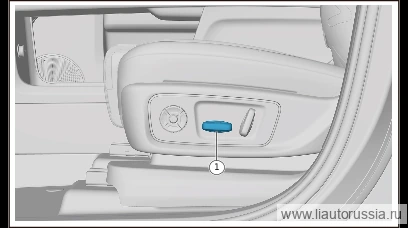

    С помощью пластиковой лопатки отсоедините кнопку регулировки направляющей полозьев переднего сиденья с электроприводом (водительское), снимите кнопку регулировки направляющей полозьев переднего сиденья с электроприводом (водительское).

Установка 1 шаг

  1. Шаг 1

    Установите кнопку регулировки направляющей переднего сиденья с электроприводом (водительское сиденье).

↑ к списку операций

7 Кнопка регулировки спинки с электроприводом переднего ряда

снятие: 1 шагустановка: 1 шагстр. 3553–3554 оригинала
Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Кнопка регулировки спинки с электроприводом переднего ряда — расположение
Расположение детали

Подготовительные работы 1

  1. Двери автомобиля книга владельца

Снятие 1 шаг

  1. Шаг 1

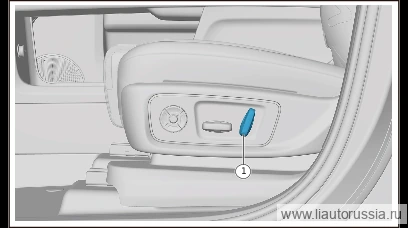

    С помощью пластиковой монтажной лопатки отсоедините кнопку регулировки спинки с электроприводом переднего ряда (водительское), снимите кнопку регулировки спинки с электроприводом переднего ряда (водительское).

Установка 1 шаг

  1. Шаг 1

    Установите кнопку регулировки спинки переднего сиденья с электроприводом (водительское).

↑ к списку операций

8 Направляющая втулка подголовника — узел правого запорного конца в сборе

снятие: 1 шагустановка: 2 шагастр. 3555–3556 оригинала
Направляющая втулка подголовника — узел правого запорного конца в сборе — расположение
Расположение детали

Подготовительные работы 11

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  4. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  5. Левый кожух заднего конца направляющей сиденья водителя
  6. Крышка правой стороны заднего конца направляющей водительского сиденья
  7. Двери багажника на электроприводе книга владельца
  8. Аккумулятор книга владельца
  9. Большая задняя панель спинки в сборе
  10. Сиденье водителя в сборе
  11. Обивка спинки сиденья водителя с поролоном, предварительно собранный узел в сборе

Снятие 1 шаг

  1. Шаг 1

    Отсоедините фиксирующие клипсы (2 шт.) узла направляющей втулки подголовника (правой) — фиксирующего конца, левая сторона, снимите узел направляющей втулки подголовника — фиксирующего конца, правая сторона.

Установка 2 шага

  1. Установите направляющую втулку подголовника - фиксирующий конец левой стороны в сборе, установите фиксатор(2 шт.) левой направляющей втулки подголовника - фиксирующий конец левой стороны в сборе.

  2. Шаг 2

    ★★★★★Меры предосторожности при замене подушек безопасности: Если сработала (взорвалась) любая из следующих подушек безопасности или ремней безопасности, необходимо одновременно заменить новый блок управления подушками безопасности (ECU): I. Подушки безопасности: Подушка безопасности переднего пассажира Подушка безопасности водителя Левая шторка безопасности в сборе Правая шторка безопасности в сборе Боковая подушка безопасности водителя Боковая подушка безопасности переднего пассажира Боковая подушка безопасности второго ряда, левая сторона Меры предосторожности при замене подушек безопасности сиденья: Подушка безопасности сиденья является предохранительным элементом внутри сиденья; для обеспечения общей безопасности сиденья после срабатывания (взрыва) подушки безопасности сиденья необходимо заменить сиденье в сборе, отдельная замена боковой подушки безопасности сиденья не допускается.

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Самообучение сиденья водителя

↑ к списку операций

9 Направляющая втулка подголовника — левый узел фиксирующего конца в сборе

снятие: 1 шагустановка: 2 шагастр. 3557–3558 оригинала
Направляющая втулка подголовника — левый узел фиксирующего конца в сборе — расположение
Расположение детали

Подготовительные работы 11

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  4. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  5. Левый кожух заднего конца направляющей сиденья водителя
  6. Крышка правой стороны заднего конца направляющей водительского сиденья
  7. Двери багажника на электроприводе книга владельца
  8. Аккумулятор книга владельца
  9. Большая задняя панель спинки в сборе
  10. Сиденье водителя в сборе
  11. Обивка спинки сиденья водителя с поролоном, предварительно собранный узел в сборе

Снятие 1 шаг

  1. Шаг 1

    Отсоедините фиксатор узла стопорного конца левой стороны направляющей втулки подголовника (левая) (2 шт.), снимите узел стопорного конца левой стороны направляющей втулки подголовника.

Установка 2 шага

  1. Установите направляющую втулку подголовника - фиксирующий конец левой стороны в сборе, установите фиксатор(2 шт.) левой направляющей втулки подголовника - фиксирующий конец левой стороны в сборе.

  2. Шаг 2

    ★★★★★Меры предосторожности при замене подушек безопасности: Если сработала (взорвалась) любая из следующих подушек безопасности или ремней безопасности, необходимо одновременно заменить новый блок управления подушками безопасности (ECU): I. Подушки безопасности: Подушка безопасности переднего пассажира Подушка безопасности водителя Левая шторка безопасности в сборе Правая шторка безопасности в сборе Боковая подушка безопасности водителя Боковая подушка безопасности переднего пассажира Боковая подушка безопасности второго ряда, левая сторона Меры предосторожности при замене подушек безопасности сиденья: Подушка безопасности сиденья является предохранительным элементом внутри сиденья; для обеспечения общей безопасности сиденья после срабатывания (взрыва) подушки безопасности сиденья необходимо заменить сиденье в сборе, отдельная замена боковой подушки безопасности сиденья не допускается.

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Самообучение сиденья водителя

↑ к списку операций

10 Правый внутренний кожух

снятие: 2 шагаустановка: 2 шагастр. 3559–3560 оригинала
Правый внутренний кожух — расположение
Расположение детали

Подготовительные работы 11

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  4. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  5. Левый кожух заднего конца направляющей сиденья водителя
  6. Крышка правой стороны заднего конца направляющей водительского сиденья
  7. Двери багажника на электроприводе книга владельца
  8. Аккумулятор книга владельца
  9. Сиденье водителя в сборе
  10. Узел подузла наружной защитной панели с 8-позиционным электроприводом водительского сиденья
  11. Обивка подушки сиденья водителя с поролоном, предварительно собранный узел в сборе

Снятие 2 шага

  1. Шаг 1

    Выверните крепёжные болты (1 шт.) правой внутренней крышки.

    🔧 T25, торцевая насадка (бита)
  2. Шаг 2

    Выверните крепёжный болт(1 шт.) внутренней крышки правой стороны, снимите внутреннюю крышку правой стороны.

    🔧 торцевая головка отвёртки T25

Установка 2 шага

  1. Шаг 1

    Установите правый внутренний кожух, заверните крепёжный болт правого внутреннего кожуха (1 шт.).

    🔧 головка-бита T25
  2. Шаг 2

    Установите крепёжный болт (1 шт.) правой внутренней крышки.

    🔧 торцевая головка T25

↑ к списку операций

11 Подузел наружной защитной панели с 8-позиционным электроприводом водительского сиденья, в сборе

снятие: 1 шагустановка: 1 шаг1 момент затяжкистр. 3561–3562 оригинала
Примечания

При демонтаже будьте осторожны, не повредите лакокрасочное покрытие.

Подузел наружной защитной панели с 8-позиционным электроприводом водительского сиденья, в сборе — расположение
Расположение детали

Подготовительные работы 8

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Двери багажника на электроприводе книга владельца
  4. Аккумулятор книга владельца
  5. Узел подузла наружной защитной панели с 8-позиционным электроприводом водительского сиденья
  6. Кнопка регулировки направляющей с электроприводом переднего ряда
  7. Кнопка регулировки спинки с электроприводом переднего ряда
  8. Левый выключатель электрорегулировки водительского сиденья

Снятие 1 шаг

  1. Шаг 1

    Выверните крепёжный винт левого выключателя поясничной опоры (водительское) (4 шт.), снимите левый выключатель поясничной опоры (водительское).

    🔧 торцевая насадка T20

Установка 1 шаг

  1. Установите выключатель левой поясничной опоры (водительское сиденье), установите фиксирующий винт (4 шт.) выключателя левой поясничной опоры (водительское сиденье). X01-90000347 Винт Момент затяжки: 0.4±0.1 Н·м

    ⚙︎ 0.4±0.1 Н·м🔧 головка-бита T20X01-90000347

Моменты затяжки

ОперацияМомент
Установите выключатель левой поясничной опоры (водительское сиденье),…0.4±0.1 Н·м

↑ к списку операций

12 Наружный кожух PLP водительского сиденья в сборе

снятие: 3 шагаустановка: 3 шагастр. 3563–3564 оригинала
Примечания

При демонтаже будьте осторожны, не повредите лакокрасочное покрытие.

Наружный кожух PLP водительского сиденья в сборе — расположение
Расположение детали

Подготовительные работы 11

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  4. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  5. Левый кожух заднего конца направляющей сиденья водителя
  6. Крышка правой стороны заднего конца направляющей водительского сиденья
  7. Сиденье водителя в сборе
  8. Двери багажника на электроприводе книга владельца
  9. Аккумулятор книга владельца
  10. Защитный чехол PLP ремня безопасности переднего ряда
  11. Узел подузла наружной защитной панели с 8-позиционным электроприводом водительского сиденья

Снятие 3 шага

  1. Шаг 1

    Выверните крепёжный винт наружного кожуха PLP водительского сиденья в сборе (1 шт.).

    🔧 торцевая насадка T25
  2. Шаг 2

    Выверните крепёжный винт наружного кожуха PLP водительского сиденья в сборе (1 шт.).

    🔧 торцевая насадка T25
  3. Шаг 3

    Отсоедините фиксатор (1 шт.) наружного кожуха PLP водительского сиденья в сборе, снимите наружный кожух PLP водительского сиденья в сборе.

Установка 3 шага

  1. Шаг 1

    Установите наружный кожух PLP водительского сиденья в сборе, фиксирующие защёлки наружного кожуха PLP водительского сиденья (1 шт.).

  2. Шаг 2

    Установите крепёжный винт наружного кожуха PLP водительского сиденья в сборе (1 шт.).

    🔧 торцевая головка T25
  3. Шаг 3

    Установите крепёжный винт наружного кожуха PLP водительского сиденья в сборе (1 шт.).

    🔧 торцевая головка T25

↑ к списку операций

13 Внутренняя защитная панель водительского сиденья в сборе

снятие: 1 шагустановка: 1 шагстр. 3565–3566 оригинала
Примечания

При демонтаже будьте осторожны, не повредите лакокрасочное покрытие.

Внутренняя защитная панель водительского сиденья в сборе — расположение
Расположение детали

Подготовительные работы 9

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  4. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  5. Левый кожух заднего конца направляющей сиденья водителя
  6. Крышка правой стороны заднего конца направляющей водительского сиденья
  7. Сиденье водителя в сборе
  8. Двери багажника на электроприводе книга владельца
  9. Аккумулятор книга владельца

Снятие 1 шаг

  1. Шаг 1

    Выверните крепёжные винты внутренней защитной панели со стороны водителя (1 шт.), снимите внутреннюю защитную панель со стороны водителя.

    🔧 торцевая головка отвёртки T25

Установка 1 шаг

  1. Установите внутреннюю защитную панель со стороны водителя, установите крепёжный винт внутренней защитной панели со стороны водителя (1 шт.).

    🔧 торцевая головка T25

↑ к списку операций

14 Кронштейн подсветки ног водительского сиденья

снятие: 1 шагустановка: 1 шагстр. 3567–3568 оригинала
Кронштейн подсветки ног водительского сиденья — расположение
Расположение детали

Подготовительные работы 10

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  4. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  5. Левый кожух заднего конца направляющей сиденья водителя
  6. Крышка правой стороны заднего конца направляющей водительского сиденья
  7. Двери багажника на электроприводе книга владельца
  8. Аккумулятор книга владельца
  9. Сиденье водителя в сборе
  10. Лампа атмосферной подсветки ног, левая, второй ряд

Снятие 1 шаг

  1. Шаг 1

    Отсоедините фиксатор(3 шт.) кронштейна подсветки ног водителя, снимите кронштейн подсветки ног водителя.

Установка 1 шаг

  1. Установите кронштейн лампы подсветки ног (водительское), установите фиксатор кронштейна лампы подсветки ног (водительское) (3 шт.).

↑ к списку операций

15 Левый выключатель электрорегулировки водительского сиденья

снятие: 1 шагустановка: 1 шаг1 момент затяжкистр. 3569–3570 оригинала
Левый выключатель электрорегулировки водительского сиденья — расположение
Расположение детали

Подготовительные работы 7

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Двери багажника на электроприводе книга владельца
  4. Аккумулятор книга владельца
  5. Узел подузла наружной защитной панели с 8-позиционным электроприводом водительского сиденья
  6. Кнопка регулировки направляющей с электроприводом переднего ряда
  7. Кнопка регулировки спинки с электроприводом переднего ряда

Снятие 1 шаг

  1. Шаг 1

    Выверните крепёжный винт левого выключателя электрорегулировки водительского сиденья (3 шт.), снимите левый выключатель электрорегулировки водительского сиденья.

    🔧 торцевая насадка T15

Установка 1 шаг

  1. Установите левый выключатель электрорегулировки водительского сиденья, установите фиксирующий винт (3 шт.) левого выключателя электрорегулировки водительского сиденья. X01-90000347 Винт Момент затяжки: 0.4±0.1 Н·м

    ⚙︎ 0.4±0.1 Н·м🔧 головка-бита T15X01-90000347

Моменты затяжки

ОперацияМомент
Установите левый выключатель электрорегулировки водительского сиденья,…0.4±0.1 Н·м

↑ к списку операций

16 Выключатель регулировки водительского сиденья в сборе

снятие: 2 шагаустановка: 2 шага1 момент затяжкистр. 3571–3572 оригинала
Выключатель регулировки водительского сиденья в сборе — расположение
Расположение детали

Подготовительные работы 7

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Двери багажника на электроприводе книга владельца
  4. Аккумулятор книга владельца
  5. Узел подузла наружной защитной панели с 8-позиционным электроприводом водительского сиденья
  6. Кнопка регулировки направляющей с электроприводом переднего ряда
  7. Кнопка регулировки спинки с электроприводом переднего ряда

Снятие 2 шага

  1. Шаг 1

    Отсоедините разъём жгута проводов левой поясничной опоры в сборе (2 шт.).

  2. Шаг 2

    Выверните крепёжный винт левого выключателя электрорегулировки водительского сиденья (3 шт.), снимите левый выключатель электрорегулировки водительского сиденья.

    🔧 торцевая насадка T15

Установка 2 шага

  1. Шаг 1

    Установите левый выключатель электрорегулировки водительского сиденья, установите фиксирующий винт (3 шт.) левого выключателя электрорегулировки водительского сиденья. X01-90000347 Винт Момент затяжки: 0.4±0.1 Н·м

    ⚙︎ 0.4±0.1 Н·м🔧 головка-бита T15X01-90000347
  2. Шаг 2

    Подсоедините разъём (2 шт.) жгута проводов водительского сиденья.

Моменты затяжки

ОперацияМомент
Установите левый выключатель электрорегулировки водительского сиденья,…0.4±0.1 Н·м

↑ к списку операций

17 Левый внутренний кожух

снятие: 2 шагаустановка: 2 шагастр. 3573–3574 оригинала
Левый внутренний кожух — расположение
Расположение детали

Подготовительные работы 11

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  4. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  5. Левый кожух заднего конца направляющей сиденья водителя
  6. Крышка правой стороны заднего конца направляющей водительского сиденья
  7. Двери багажника на электроприводе книга владельца
  8. Аккумулятор книга владельца
  9. Сиденье водителя в сборе
  10. Узел подузла наружной защитной панели с 8-позиционным электроприводом водительского сиденья
  11. Обивка подушки сиденья водителя с поролоном, предварительно собранный узел в сборе

Снятие 2 шага

  1. Шаг 1

    Выверните крепёжный болт(1 шт.) внутренней крышки левой стороны.

    🔧 торцевая головка отвёртки T25
  2. Шаг 2

    Выверните крепёжный болт левого внутреннего кожуха (1 шт.), снимите левый внутренний кожух.

    🔧 головка-бита T25

Установка 2 шага

  1. Шаг 1

    Установите левую внутреннюю крышку, установите крепёжный болт (1 шт.) левой внутренней крышки.

    🔧 торцевая головка T25
  2. Шаг 2

    Установите крепёжные болты (1 шт.) левой внутренней крышки.

    🔧 T25, торцевая насадка (бита)

↑ к списку операций

18 Левый выключатель поясничной опоры

снятие: 5 шаговустановка: 5 шагов3 момента затяжкистр. 3575–3577 оригинала
Левый выключатель поясничной опоры — расположение
Расположение детали

Подготовительные работы 6

  1. Двери автомобиля книга владельца
  2. Переместите сиденье водителя в сборе вперёд до крайнего положения
  3. Двери багажника на электроприводе книга владельца
  4. Крышка багажника в сборе
  5. Крышка смотрового люка аккумуляторной батареи
  6. Аккумулятор книга владельца

Снятие 5 шагов

  1. Шаг 1

    Выверните фиксирующий винт (1 шт.) наружной защитной панели водительской стороны в сборе.

    🔧 крестовая отвёртка
  2. Шаг 2

    Выверните крепёжные винты наружной защитной панели со стороны водителя в сборе (1 шт.).

    🔧 крестовая отвёртка
    Примечание. При демонтаже наружной защитной панели со стороны водителя в сборе следите за длиной жгута проводов, чтобы избежать повреждения.
  3. Шаг 3

    Отсоедините фиксирующую защёлку наружной защитной панели со стороны водителя в сборе (2 шт.), отсоедините наружную защитную панель со стороны водителя в сборе от сиденья водителя в сборе.

  4. Шаг 4

    Отсоедините разъём жгута проводов водительского сиденья (2 шт.), снимите наружную защитную панель водительской стороны в сборе.

  5. Шаг 5

    Выверните крепёжный винт левого выключателя поясничной опоры (водительское) (4 шт.), снимите левый выключатель поясничной опоры (водительское).

    🔧 торцевая насадка T15

Установка 5 шагов

  1. Шаг 1

    Установите выключатель левой поясничной опоры (водительское сиденье), установите фиксирующий винт (4 шт.) выключателя левой поясничной опоры (водительское сиденье). X01-90000347 Винт Момент затяжки: 0.4±0.1 Н·м

    ⚙︎ 0.4±0.1 Н·м🔧 головка-бита T15X01-90000347
  2. Шаг 2

    Подсоедините разъём (2 шт.) жгута проводов водительского сиденья.

  3. Шаг 3

    Установите наружную защитную панель водительской стороны в сборе, установите фиксатор (2 шт.) наружной защитной панели водительской стороны в сборе.

  4. Шаг 4

    Установите крепёжные винты наружной защитной панели со стороны водителя в сборе (1 шт.). X01-90000342 Монтажный винт наружной защитной панели Момент затяжки: 2±0.2 Н·м

    ⚙︎ 2±0.2 Н·м🔧 крестовая отвёрткаX01-90000342
  5. Шаг 5

    Установите крепёжные винты наружной защитной панели со стороны водителя в сборе (1 шт.). X01-90000342 Монтажный винт наружной защитной панели Момент затяжки: 2±0.2 Н·м

    ⚙︎ 2±0.2 Н·м🔧 крестовая отвёрткаX01-90000342

Моменты затяжки

ОперацияМомент
Установите выключатель левой поясничной опоры (водительское сиденье),…0.4±0.1 Н·м
Установите крепёжные винты наружной защитной панели со стороны водител…2±0.2 Н·м
Установите крепёжные винты наружной защитной панели со стороны водител…2±0.2 Н·м

↑ к списку операций

19 Лампа атмосферной подсветки ног, левая, второй ряд

снятие: 3 шагаустановка: 3 шагастр. 3578–3579 оригинала
Лампа атмосферной подсветки ног, левая, второй ряд — расположение
Расположение детали

Подготовительные работы 5

  1. Двери автомобиля книга владельца
  2. Двери багажника на электроприводе книга владельца
  3. Крышка багажника в сборе
  4. Крышка смотрового люка аккумуляторной батареи
  5. Аккумулятор книга владельца

Снятие 3 шага

  1. Шаг 1

    Отсоедините фиксатор (2 шт.) кронштейна атмосферной подсветки ног левого сиденья второго ряда.

  2. Шаг 2

    Отсоедините разъём жгута проводов левой ножной подсветки атмосферного освещения второго ряда (1 шт.), снимите узел левой ножной подсветки атмосферного освещения второго ряда.

  3. Отсоедините лампу атмосферной подсветки ног (левая, второй ряд) от кронштейна лампы атмосферной подсветки ног (левая, второй ряд), снимите лампу атмосферной подсветки ног (левая, второй ряд).

Установка 3 шага

  1. Шаг 1

    Соедините подсветку ног левой стороны второго ряда с кронштейном подсветки ног левой стороны второго ряда.

  2. Установите узел атмосферной подсветки ног левого сиденья второго ряда, подсоедините разъём (1 шт.) жгута проводов атмосферной подсветки ног левого сиденья второго ряда.

  3. Шаг 3

    Установите кронштейн левой ножной подсветки атмосферного освещения второго ряда.

↑ к списку операций

20 Нетканый материал подушки сиденья

снятие: 1 шагустановка: 1 шагстр. 3580–3581 оригинала
Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Подготовительные работы 11

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Двери багажника на электроприводе книга владельца
  4. Аккумулятор книга владельца
  5. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  6. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  7. Левый кожух заднего конца направляющей сиденья водителя
  8. Крышка правой стороны заднего конца направляющей водительского сиденья
  9. Сиденье водителя в сборе
  10. Узел подузла наружной защитной панели с 8-позиционным электроприводом водительского сиденья
  11. Обивка подушки сиденья водителя с поролоном, предварительно собранный узел в сборе

Снятие 1 шаг

  1. Шаг 1

    Снимите нетканый материал подушки сиденья.

Установка 1 шаг

  1. Шаг 1

    Установите нетканый материал подушки сиденья.

↑ к списку операций

Та же подгруппа у других моделей

Li L6Li L8Li L9

Соседние узлы системы «Сиденья»

Сиденье переднего пассажира (подузлы)Каркас сиденья переднего пассажираСиденье переднего пассажира в сбореПравое сиденье 2-го ряда (подузлы)Каркас правого сиденья 2-го рядаЛевое сиденье 2-го ряда (подузлы)Каркас левого сиденья 2-го рядаПодушка сиденья 2-го ряда

Все разделы системы →

Инструкция была полезна?
Спасибо за отзыв!
Разделы ремонта
