Каркас сиденья переднего пассажира — Li L7

Сиденья · Переднее пассажирское сиденье · Li L7 2022–2023
15 операций69 шагов5 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Параметры узла — сводка

Крепёж и артикулы: X03-90000256, X01-71000042, X03-90000276

1 4-позиционная пневматическая поясничная опора с массажем - переднее пассажирское

снятие: 2 шагаустановка: 2 шагастр. 3340–3341 оригинала
4-позиционная пневматическая поясничная опора с массажем - переднее пассажирское — расположение
Расположение детали

Подготовительные работы 20

  1. Двери автомобиля книга владельца
  2. Регулировка положения переднего пассажирского сиденья в сборе
  3. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  4. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  5. Крышка заднего торца направляющей, левая сторона
  6. Правый кожух заднего торца направляющей (переднее пассажирское)
  7. Двери багажника на электроприводе книга владельца
  8. Аккумулятор книга владельца
  9. Наружная крышка коврика для ног в сборе
  10. Подузел коврика для ног в сборе
  11. Компонент подузла сиденья переднего пассажира в сборе: панель спинки переднего пассажирского сиденья в сборе
  12. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  13. Подголовник в 2 положениях в сборе
  14. Узел наружной защитной панели переднего пассажирского сиденья с 8-позиционным электроприводом
  15. Узел фиксирующего конца, левая сторона
  16. Направляющая втулка подголовника, узел стопорного конца правой стороны в сборе
  17. Кнопка регулировки спинки сиденья (VIP)
  18. Кнопка регулировки направляющей (VIP)
  19. Крышка VIP-кнопки
  20. Компонент подузла сиденья переднего пассажира в сборе: предварительно собранный узел обивки спинки переднего пассажирского сиденья с поролоном

Снятие 2 шага

  1. Отсоедините крепёжную защёлку (9 шт.) 4-позиционной пневматической поясничной опоры с массажем, водительское.

  2. Отсоедините разъём (1 шт.) жгута проводов 4-позиционной пневматической поясничной опоры с массажем, водительское сиденье, снимите 4-позиционную пневматическую поясничную опору с массажем, водительское сиденье.

Установка 2 шага

  1. Шаг 1

    Установите 4-позиционную пневматическую поясничную опору с массажем - водительское, подсоедините фиксатор(9 шт.) 4-позиционной пневматической поясничной опоры с массажем - водительское.

  2. Установите разъём жгута проводов 4-стороннего пневматического устройства поясничной опоры с массажем (водительское) (1 шт.).

↑ к списку операций

2 Вентилятор

снятие: 3 шагаустановка: 3 шагастр. 3342–3343 оригинала
Вентилятор — расположение
Расположение детали

Подготовительные работы 9

  1. Двери автомобиля книга владельца
  2. Регулировка положения переднего пассажирского сиденья в сборе
  3. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  4. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  5. Крышка заднего торца направляющей, левая сторона
  6. Правый кожух заднего торца направляющей (переднее пассажирское)
  7. Двери багажника на электроприводе книга владельца
  8. Аккумулятор книга владельца
  9. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе

Снятие 3 шага

  1. Шаг 1

    Отсоедините фиксатор(3 шт.) вентилятора.

  2. Шаг 2

    Отсоедините разъём жгута проводов вентилятора (1 шт.).

  3. Отсоедините резиновую втулку вентиляции вентилятора (1 шт.), снимите вентилятор.

Установка 3 шага

  1. Шаг 1

    Установите вентилятор, установите разъём (1 шт.) жгута проводов вентилятора.

  2. Установите резиновую втулку вентиляции вентилятора(1 шт.).

  3. Шаг 3

    Установите фиксатор вентилятора (3 шт.).

↑ к списку операций

3 Опорная проволока крышки PLP, переднее пассажирское

снятие: 1 шагустановка: 1 шагстр. 3344–3345 оригинала
Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Подготовительные работы 10

  1. Двери автомобиля книга владельца
  2. Регулировка положения переднего пассажирского сиденья в сборе
  3. Двери багажника на электроприводе книга владельца
  4. Аккумулятор книга владельца
  5. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  6. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  7. Крышка заднего торца направляющей, левая сторона
  8. Правый кожух заднего торца направляющей (переднее пассажирское)
  9. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  10. Узел наружной защитной панели переднего пассажирского сиденья с 8-позиционным электроприводом

Снятие 1 шаг

  1. Шаг 1

    Выверните крепёжный винт(2 шт.) опорной проволоки крышки PLP переднего пассажирского сиденья, снимите опорную проволоку крышки PLP переднего пассажирского сиденья.

    🔧 торцевая головка T25 мм

Установка 1 шаг

  1. Шаг 1

    Установите опорную проволоку кожуха PLP (переднее пассажирское), заверните крепёжный винт опорной проволоки кожуха PLP (переднее пассажирское) (2 шт.). 5

    🔧 головка X03-90000256 Самонарезающий винт M5*9 T25 ммX03-90000256

↑ к списку операций

4 Опорная проволока боковой панели в сборе, переднее пассажирское

снятие: 1 шагустановка: 1 шагстр. 3346–3347 оригинала
Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Подготовительные работы 5

  1. Двери автомобиля книга владельца
  2. Регулировка положения переднего пассажирского сиденья в сборе
  3. Двери багажника на электроприводе книга владельца
  4. Аккумулятор книга владельца
  5. Узел наружной защитной панели переднего пассажирского сиденья с 8-позиционным электроприводом

Снятие 1 шаг

  1. Шаг 1

    Выверните крепёжный винт(4 шт.) узла опорной проволоки боковой панели переднего пассажирского сиденья в сборе, снимите узел опорной проволоки боковой панели переднего пассажирского сиденья в сборе.

    🔧 торцевая головка T25 мм

Установка 1 шаг

  1. Установите узел опорной проволоки боковой панели (переднее пассажирское) в сборе, заверните крепёжный винт узла опорной проволоки боковой панели (переднее пассажирское) в сборе (4 шт.). 5

    🔧 головка X03-90000256 Самонарезающий винт M5*9 T25 ммX03-90000256

↑ к списку операций

5 Трубка воздушного насоса, переднее пассажирское

снятие: 1 шагустановка: 1 шагстр. 3348–3349 оригинала

Подготовительные работы 21

  1. Двери автомобиля книга владельца
  2. Регулировка положения переднего пассажирского сиденья в сборе
  3. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  4. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  5. Крышка заднего торца направляющей, левая сторона
  6. Правый кожух заднего торца направляющей (переднее пассажирское)
  7. Двери багажника на электроприводе книга владельца
  8. Аккумулятор книга владельца
  9. Монтажная панель задней шторки
  10. Наружная крышка коврика для ног в сборе
  11. Подузел коврика для ног в сборе
  12. Компонент подузла сиденья переднего пассажира в сборе: панель спинки переднего пассажирского сиденья в сборе
  13. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  14. Подголовник в 2 положениях в сборе
  15. Узел наружной защитной панели переднего пассажирского сиденья с 8-позиционным электроприводом
  16. Узел фиксирующего конца, левая сторона
  17. Направляющая втулка подголовника, узел стопорного конца правой стороны в сборе
  18. Кнопка регулировки спинки сиденья (VIP)
  19. Кнопка регулировки направляющей (VIP)
  20. Крышка VIP-кнопки
  21. Компонент подузла сиденья переднего пассажира в сборе: предварительно собранный узел обивки спинки переднего пассажирского сиденья с поролоном

Снятие 1 шаг

  1. Шаг 1

    Отсоедините фиксатор(2 шт.) трубки, снимите трубку воздушного насоса переднего пассажирского сиденья.

Установка 1 шаг

  1. Шаг 1

    Установите патрубок насоса (переднее пассажирское), установите фиксатор патрубка насоса (переднее пассажирское) (2 шт.).

↑ к списку операций

6 Жгут проводов, переднее пассажирское

снятие: 7 шаговустановка: 7 шаговстр. 3350–3352 оригинала
Жгут проводов, переднее пассажирское — расположение
Расположение детали

Подготовительные работы 21

  1. Двери автомобиля книга владельца
  2. Регулировка положения переднего пассажирского сиденья в сборе
  3. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  4. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  5. Крышка заднего торца направляющей, левая сторона
  6. Правый кожух заднего торца направляющей (переднее пассажирское)
  7. Двери багажника на электроприводе книга владельца
  8. Аккумулятор книга владельца
  9. Наружная крышка коврика для ног в сборе
  10. Подузел коврика для ног в сборе
  11. Компонент подузла сиденья переднего пассажира в сборе: панель спинки переднего пассажирского сиденья в сборе
  12. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  13. Подголовник в 2 положениях в сборе
  14. Узел наружной защитной панели переднего пассажирского сиденья с 8-позиционным электроприводом
  15. Узел фиксирующего конца, левая сторона
  16. Направляющая втулка подголовника, узел стопорного конца правой стороны в сборе
  17. Кнопка регулировки спинки сиденья (VIP)
  18. Кнопка регулировки направляющей (VIP)
  19. Крышка VIP-кнопки
  20. Компонент подузла сиденья переднего пассажира в сборе: предварительно собранный узел обивки спинки переднего пассажирского сиденья с поролоном
  21. Компонент подузла сиденья переднего пассажира в сборе: предварительно собранный узел обивки подушки сиденья переднего пассажирского сиденья с поролоном

Снятие 7 шагов

  1. Шаг 1

    Отсоедините фиксатор(1 шт.) жгута проводов переднего пассажирского сиденья.

  2. Отсоедините разъём жгута проводов (переднее пассажирское) (1 шт.).

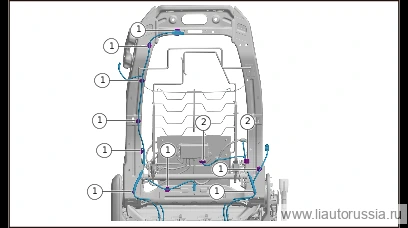

  3. Шаг 3

    Отсоедините фиксатор(9 шт.) жгута проводов переднего пассажирского сиденья.

  4. Отсоедините разъём жгута проводов (переднее пассажирское) (2 шт.).

  5. Шаг 5

    Отсоедините разъём жгута проводов (переднее пассажирское) (2 шт.).

  6. Шаг 6

    Отсоедините фиксатор(10 шт.) жгута проводов переднего пассажирского сиденья.

  7. Отсоедините разъём (3 шт.) жгута проводов переднего пассажирского сиденья, снимите жгут проводов водительского сиденья.

Установка 7 шагов

  1. Шаг 1

    Установите жгут проводов переднего пассажирского сиденья, установите фиксирующие клипсы (10 шт.) жгута проводов переднего пассажирского сиденья.

  2. Подсоедините разъём(3 шт.) жгута проводов переднего пассажирского сиденья.

  3. Шаг 3

    Установите разъём жгута проводов (переднее пассажирское) (2 шт.).

  4. Шаг 4

    Установите крепёжную защёлку (9 шт.) жгута проводов переднего пассажирского сиденья.

  5. Подсоедините разъём (2 шт.) жгута проводов переднего пассажирского сиденья.

  6. Шаг 6

    Установите крепёжную защёлку (1 шт.) жгута проводов переднего пассажирского сиденья.

  7. Подсоедините разъём(1 шт.) жгута проводов переднего пассажирского сиденья.

↑ к списку операций

7 Подвеска спинки

снятие: 1 шагустановка: 1 шагстр. 3353–3354 оригинала
Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Подготовительные работы 21

  1. Двери автомобиля книга владельца
  2. Регулировка положения переднего пассажирского сиденья в сборе
  3. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  4. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  5. Крышка заднего торца направляющей, левая сторона
  6. Правый кожух заднего торца направляющей (переднее пассажирское)
  7. Двери багажника на электроприводе книга владельца
  8. Аккумулятор книга владельца
  9. Наружная крышка коврика для ног в сборе
  10. Подузел коврика для ног в сборе
  11. Компонент подузла сиденья переднего пассажира в сборе: панель спинки переднего пассажирского сиденья в сборе
  12. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  13. Подголовник в 2 положениях в сборе
  14. Узел наружной защитной панели переднего пассажирского сиденья с 8-позиционным электроприводом
  15. Узел фиксирующего конца, левая сторона
  16. Направляющая втулка подголовника, узел стопорного конца правой стороны в сборе
  17. Кнопка регулировки спинки сиденья (VIP)
  18. Кнопка регулировки направляющей (VIP)
  19. Крышка VIP-кнопки
  20. Компонент подузла сиденья переднего пассажира в сборе: предварительно собранный узел обивки спинки переднего пассажирского сиденья с поролоном
  21. 4-позиционная пневматическая поясничная опора с массажем, переднее пассажирское

Снятие 1 шаг

  1. Шаг 1

    Отсоедините фиксирующие крючки (6 шт.) подвески спинки, снимите подвеску спинки.

Установка 1 шаг

  1. Шаг 1

    Установите подвеску спинки, установите крючок(6 шт.) подвески спинки.

↑ к списку операций

8 Насос в сборе

снятие: 3 шагаустановка: 3 шагастр. 3355–3356 оригинала

Подготовительные работы 2

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе

Снятие 3 шага

  1. Шаг 1

    Отсоедините разъём (1 шт.) между узлом воздушного насоса в сборе (переднее пассажирское сиденье) и 4-позиционной пневматической поясничной опорой с массажем, переднее пассажирское сиденье.

  2. Шаг 2

    Отсоедините(1 шт.) соединение узла воздушного насоса в сборе с трубкой воздушного насоса переднего пассажирского сиденья.

  3. Выверните крепёжный винт насоса в сборе (переднее пассажирское) (2 шт.), снимите насос в сборе (переднее пассажирское).

    🔧 головка-бита T25

Установка 3 шага

  1. Шаг 1

    Подсоедините разъём (1 шт.) воздушного насоса в сборе (переднее пассажирское) к 4-позиционной пневматической поясничной опоре с массажем, переднее пассажирское.

  2. Шаг 2

    Подсоедините соединение (1 шт.) между узлом воздушного насоса в сборе и трубкой воздушного насоса переднего пассажирского сиденья.

  3. Установите крепёжный винт(2 шт.) узла воздушного насоса в сборе (переднее пассажирское), снимите.

    🔧 торцевая головка отвёртки T25

↑ к списку операций

9 Левый кронштейн опорной проволоки

снятие: 1 шагустановка: 1 шагстр. 3357–3358 оригинала
Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Подготовительные работы 9

  1. Двери автомобиля книга владельца
  2. Регулировка положения переднего пассажирского сиденья в сборе
  3. Двери багажника на электроприводе книга владельца
  4. Аккумулятор книга владельца
  5. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  6. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  7. Крышка заднего торца направляющей, левая сторона
  8. Правый кожух заднего торца направляющей (переднее пассажирское)
  9. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе

Снятие 1 шаг

  1. Шаг 1

    Выверните крепёжные винты (1 шт.) левого кронштейна опорной проволоки, снимите левый кронштейн опорной проволоки.

    🔧 мм, торцевая головка T25

Установка 1 шаг

  1. Шаг 1

    Установите кронштейн опорной проволоки левой стороны, установите крепёжный винт(1 шт.) кронштейна опорной проволоки левой стороны. 5

    🔧 торцевая головка X03-90000256 самонарезающий винт M5*9 T25 ммX03-90000256

↑ к списку операций

10 Подвеска подушки сиденья

снятие: 1 шагустановка: 1 шагстр. 3359–3360 оригинала
Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Подготовительные работы 13

  1. Двери автомобиля книга владельца
  2. Регулировка положения переднего пассажирского сиденья в сборе
  3. Двери багажника на электроприводе книга владельца
  4. Аккумулятор книга владельца
  5. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  6. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  7. Крышка заднего торца направляющей, левая сторона
  8. Правый кожух заднего торца направляющей (переднее пассажирское)
  9. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  10. Узел наружной защитной панели переднего пассажирского сиденья с 8-позиционным электроприводом
  11. Кронштейн лампы подсветки ног (переднее пассажирское)
  12. Вентилятор
  13. Жгут проводов (переднее пассажирское)

Снятие 1 шаг

  1. Отсоедините крепёжный крючок (8 шт.) подвески подушки сиденья, снимите подвеску подушки сиденья.

Установка 1 шаг

  1. Шаг 1

    Установите подвеску подушки сиденья, убедитесь, что фиксирующие крючки (8 шт.) подвески подушки сиденья установлены надлежащим образом.

↑ к списку операций

11 Каркас спинки переднего пассажирского сиденья в сборе

снятие: 2 шагаустановка: 2 шага2 момента затяжкистр. 3361–3362 оригинала
Каркас спинки переднего пассажирского сиденья в сборе — расположение
Расположение детали

Подготовительные работы 26

  1. Двери автомобиля книга владельца
  2. Регулировка положения переднего пассажирского сиденья в сборе
  3. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  4. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  5. Крышка заднего торца направляющей, левая сторона
  6. Правый кожух заднего торца направляющей (переднее пассажирское)
  7. Двери багажника на электроприводе книга владельца
  8. Аккумулятор книга владельца
  9. Наружная крышка коврика для ног в сборе
  10. Подузел коврика для ног в сборе
  11. Компонент подузла сиденья переднего пассажира в сборе: панель спинки переднего пассажирского сиденья в сборе
  12. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  13. Подголовник в 2 положениях в сборе
  14. Узел наружной защитной панели переднего пассажирского сиденья с 8-позиционным электроприводом
  15. Внутренняя защитная панель в сборе, переднее пассажирское
  16. Узел фиксирующего конца, левая сторона
  17. Направляющая втулка подголовника, узел стопорного конца правой стороны в сборе
  18. Кнопка регулировки спинки сиденья (VIP)
  19. Кнопка регулировки направляющей (VIP)
  20. Крышка VIP-кнопки
  21. Направляющая ремня безопасности - правая сторона
  22. Компонент подузла сиденья переднего пассажира в сборе: предварительно собранный узел обивки спинки переднего пассажирского сиденья с поролоном
  23. 4-позиционная пневматическая поясничная опора с массажем, переднее пассажирское
  24. Подвеска спинки
  25. Левая внутренняя крышка
  26. Внутренняя крышка правой стороны

Снятие 2 шага

  1. Шаг 1

    Выверните крепёжный болт (2 шт.) каркаса спинки сиденья переднего пассажира в сборе.

    🔧 торцевая головка T50
  2. Шаг 2

    Выверните крепёжные болты (2 шт.) каркаса спинки переднего пассажирского сиденья в сборе, снимите каркас спинки переднего пассажирского сиденья в сборе.

    🔧 T50, торцевая насадка (бита)

Установка 2 шага

  1. Шаг 1

    Установите каркас спинки переднего пассажирского сиденья в сборе, установите крепёжный болт(2 шт.) каркаса спинки переднего пассажирского сиденья в сборе. X01-71000042 Болт соединения подушки со спинкой Момент затяжки: 25±2.5 Н·м

    ⚙︎ 25±2.5 Н·м🔧 торцевая головка отвёртки T50X01-71000042
  2. Шаг 2

    Заверните крепёжный болт каркаса спинки сиденья в сборе (переднее пассажирское) (2 шт.). X01-71000042 Болт соединения сиденья со спинкой Момент затяжки: 25±2.5 Н·м

    ⚙︎ 25±2.5 Н·м🔧 головка-бита T50X01-71000042

Моменты затяжки

ОперацияМомент
Установите каркас спинки переднего пассажирского сиденья в сборе, уста…25±2.5 Н·м
Заверните крепёжный болт каркаса спинки сиденья в сборе (переднее пасс…25±2.5 Н·м

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Самообучение сиденья водителя

↑ к списку операций

12 Предварительно собранный узел каркаса левой подушки сиденья переднего пассажира

снятие: 3 шагаустановка: 3 шага2 момента затяжкистр. 3363–3365 оригинала
Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Подготовительные работы 24

  1. Двери автомобиля книга владельца
  2. Регулировка положения переднего пассажирского сиденья в сборе
  3. Двери багажника на электроприводе книга владельца
  4. Аккумулятор книга владельца
  5. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  6. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  7. Крышка заднего торца направляющей, левая сторона
  8. Правый кожух заднего торца направляющей (переднее пассажирское)
  9. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  10. Узел наружной защитной панели переднего пассажирского сиденья с 8-позиционным электроприводом
  11. Компонент подузла сиденья переднего пассажира в сборе: предварительно собранный узел обивки подушки сиденья переднего пассажирского сиденья с поролоном
  12. Защитный чехол PLP ремня безопасности переднего ряда
  13. Узел опорной проволоки боковой панели переднего пассажирского сиденья в сборе
  14. Наружная крышка PLP в сборе, переднее пассажирское
  15. Нижний преднатяжитель в сборе, передний ряд, правая сторона
  16. Опорная проволока кожуха PLP переднего пассажирского сиденья
  17. Фиксатор ремня безопасности переднего ряда в сборе
  18. Левая внутренняя крышка
  19. Внутренняя крышка правой стороны
  20. Жгут проводов (переднее пассажирское)
  21. Вентилятор
  22. Лампа атмосферной подсветки ног, левая, второй ряд
  23. Кронштейн лампы подсветки ног (переднее пассажирское)
  24. Подвеска спинки

Снятие 3 шага

  1. Шаг 1

    Выверните крепёжный болт предварительно собранного узла каркаса левой подушки сиденья в сборе (переднее пассажирское) (2 шт.).

    🔧 головка-бита T50
  2. Шаг 2

    Выверните крепёжный болт (2 шт.) предварительно собранного узла каркаса левой подушки сиденья переднего пассажира.

    🔧 торцевая головка T50
  3. Шаг 3

    Снимите предварительно собранный узел левого каркаса подушки сиденья переднего пассажирского сиденья.

Установка 3 шага

  1. Шаг 1

    Установите предварительно собранный каркас левой подушки сиденья переднего пассажира в сборе.

  2. Шаг 2

    Заверните крепёжный болт предварительно собранного узла каркаса левой подушки сиденья в сборе (переднее пассажирское) (2 шт.). X01-71000042 Болт соединения сиденья со спинкой Момент затяжки: 25±2.5 Н·м

    ⚙︎ 25±2.5 Н·м🔧 головка-бита T50X01-71000042
  3. Шаг 3

    Заверните крепёжный болт предварительно собранного узла каркаса левой подушки сиденья в сборе (переднее пассажирское) (2 шт.). X01-71000042 Болт соединения сиденья со спинкой Момент затяжки: 25±2.5 Н·м

    ⚙︎ 25±2.5 Н·м🔧 головка-бита T50X01-71000042

Моменты затяжки

ОперацияМомент
Заверните крепёжный болт предварительно собранного узла каркаса левой…25±2.5 Н·м
Заверните крепёжный болт предварительно собранного узла каркаса левой…25±2.5 Н·м

↑ к списку операций

13 Предварительно собранный узел каркаса подставки для ног (в комплекте с механизмом)

снятие: 3 шагаустановка: 3 шагастр. 3366–3367 оригинала
Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Подготовительные работы 16

  1. Двери автомобиля книга владельца
  2. Регулировка положения переднего пассажирского сиденья в сборе
  3. Двери багажника на электроприводе книга владельца
  4. Аккумулятор книга владельца
  5. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  6. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  7. Крышка заднего торца направляющей, левая сторона
  8. Правый кожух заднего торца направляющей (переднее пассажирское)
  9. Наружная крышка коврика для ног в сборе
  10. Подузел коврика для ног в сборе
  11. Компонент подузла сиденья переднего пассажира в сборе: панель спинки переднего пассажирского сиденья в сборе
  12. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  13. Узел наружной защитной панели переднего пассажирского сиденья с 8-позиционным электроприводом
  14. Узел фиксирующего конца, левая сторона
  15. Направляющая втулка подголовника, узел стопорного конца правой стороны в сборе
  16. Компонент подузла сиденья переднего пассажира в сборе: предварительно собранный узел обивки спинки переднего пассажирского сиденья с поролоном

Снятие 3 шага

  1. Выверните крепёжный болт(6 шт.) предварительно собранного каркаса подставки для ног в сборе (с механизмом).

    🔧 торцевая головка T25 мм

  2. Отсоедините разъём жгута проводов предварительно собранного узла каркаса подставки для ног (в сборе с механизмом) (1 шт.).

  3. Шаг 3

    Снимите крепёжную заклёпку (5 шт.) предварительно собранного узла каркаса подставки для ног (в комплекте с механизмом), снимите предварительно собранный узел каркаса подставки для ног (в комплекте с механизмом).

Установка 3 шага

  1. Шаг 1

    Установите предварительно собранный узел каркаса подставки для ног (в комплекте с механизмом), установите крепёжные заклёпки (5 шт.) предварительно собранного узла каркаса подставки для ног (в комплекте с механизмом).

  2. Шаг 2

    Установите крепёжный болт(6 шт.) предварительно собранного каркаса подставки для ног в сборе (с механизмом).

    🔧 торцевая головка X03-90000276 винт M5*14 T25 ммX03-90000276

  3. Подсоедините разъём жгута проводов предварительно собранного узла каркаса подставки для ног (в сборе с механизмом).

↑ к списку операций

14 Фиксатор ремня безопасности переднего ряда в сборе

снятие: 3 шагаустановка: 3 шага1 момент затяжкистр. 3368–3369 оригинала
Примечания

При демонтаже будьте осторожны, не повредите лакокрасочное покрытие.

Фиксатор ремня безопасности переднего ряда в сборе — расположение
Расположение детали

Подготовительные работы 9

  1. Двери автомобиля книга владельца
  2. Регулировка положения переднего пассажирского сиденья в сборе
  3. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  4. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  5. Крышка заднего торца направляющей, левая сторона
  6. Правый кожух заднего торца направляющей (переднее пассажирское)
  7. Двери багажника на электроприводе книга владельца
  8. Аккумулятор книга владельца
  9. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе

Снятие 3 шага

  1. Шаг 1

    Отсоедините разъём(1 шт.) жгута проводов пряжки ремня безопасности переднего ряда (водительское).

  2. Отсоедините фиксатор пряжки ремня безопасности переднего ряда (водительское) (4 шт.).

  3. Выверните крепёжный болт (1 шт.) пряжки ремня безопасности переднего ряда (водительское), снимите пряжку ремня безопасности переднего ряда (водительское).

    🔧 торцевая головка 14 мм

Установка 3 шага

  1. Подсоедините разъём (1 шт.) жгута проводов пряжки ремня безопасности переднего ряда (водительское сиденье).

  2. Установите фиксатор(4 шт.) пряжки ремня безопасности переднего ряда (водительское).

  3. Установите пряжку ремня безопасности переднего ряда (водительское), заверните крепёжный болт пряжки ремня безопасности переднего ряда (водительское) (1 шт.). Момент затяжки: 45±5 Н·м

    ⚙︎ 45±5 Н·м🔧 головка 14 мм

Моменты затяжки

ОперацияМомент
Установите пряжку ремня безопасности переднего ряда (водительское), за…45±5 Н·м

↑ к списку операций

15 Нижний преднатяжитель в сборе, передний ряд, правая сторона

снятие: 2 шагаустановка: 3 шага1 момент затяжкистр. 3370–3371 оригинала
Примечания

При демонтаже будьте осторожны, не повредите лакокрасочное покрытие.

Нижний преднатяжитель в сборе, передний ряд, правая сторона — расположение
Расположение детали

Подготовительные работы 12

  1. Двери автомобиля книга владельца
  2. Регулировка положения переднего пассажирского сиденья в сборе
  3. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  4. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  5. Крышка заднего торца направляющей, левая сторона
  6. Правый кожух заднего торца направляющей (переднее пассажирское)
  7. Двери багажника на электроприводе книга владельца
  8. Аккумулятор книга владельца
  9. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  10. Защитный чехол PLP ремня безопасности переднего ряда
  11. Узел наружной защитной панели переднего пассажирского сиденья с 8-позиционным электроприводом
  12. Наружная крышка PLP в сборе, переднее пассажирское

Снятие 2 шага

  1. Шаг 1

    Отсоедините разъём(1 шт.) жгута проводов правого переднего нижнего преднатяжителя.

  2. Выверните крепёжный болт правого переднего нижнего преднатяжителя, снимите правый передний нижний преднатяжитель.

    🔧 головка 14 мм

Установка 3 шага

  1. Шаг 1

    Установите крепёжный болт правого переднего нижнего преднатяжителя, установите правый передний нижний преднатяжитель. Момент затяжки: 45±5 Н·м

    ⚙︎ 45±5 Н·м🔧 торцевая головка 14 мм

  2. Подсоедините разъём (1 шт.) жгута проводов нижнего преднатяжителя, правый передний.

  3. Шаг 3

    ★★★★★Указания по замене подушек безопасности: Если сработала (произошёл подрыв) любая из следующих подушек безопасности или ремней безопасности, необходимо одновременно заменить блок управления подушками безопасности (ECU) на новый: I. Подушки безопасности: подушка безопасности переднего пассажира подушка безопасности водителя левая шторка безопасности в сборе правая шторка безопасности в сборе боковая подушка безопасности водителя боковая подушка безопасности переднего пассажира боковая подушка безопасности второго ряда (левая сторона) боковая подушка безопасности второго ряда (правая сторона) II. Ремни безопасности: левый передний нижний преднатяжитель ретрактор ремня безопасности второго ряда (правая сторона) ретрактор переднего правого ремня безопасности ретрактор ремня безопасности второго ряда (левая сторона) ретрактор переднего левого ремня безопасности правый передний нижний преднатяжитель …………………………………………

Моменты затяжки

ОперацияМомент
Установите крепёжный болт правого переднего нижнего преднатяжителя, ус…45±5 Н·м

↑ к списку операций

Та же подгруппа у других моделей

Li L6Li L8Li L9

Соседние узлы системы «Сиденья»

Сиденье переднего пассажира (подузлы)Сиденье переднего пассажира в сбореПравое сиденье 2-го ряда (подузлы)Каркас правого сиденья 2-го рядаЛевое сиденье 2-го ряда (подузлы)Каркас левого сиденья 2-го рядаПодушка сиденья 2-го рядаПрочее — сиденья второго ряда

Все разделы системы →

Инструкция была полезна?
Спасибо за отзыв!
Разделы ремонта
