Каркас сиденья водителя, деталь — вентилятор
Водительское сиденье · Li L7 2022–2023 · стр. 3584–3585 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 10
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
- Сиденье водителя в сборе, деталь — левый кожух заднего конца направляющей сиденья водителя
- Узлы сиденья водителя в сборе — крышка правой стороны заднего конца направляющей водительского сиденья
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Узлы подузла водительского сиденья — большая задняя панель спинки в сборе
- Сиденье водителя в сборе, деталь — сиденье водителя в сборе
Снятие 3 шагов
-

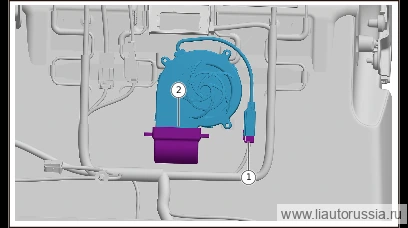

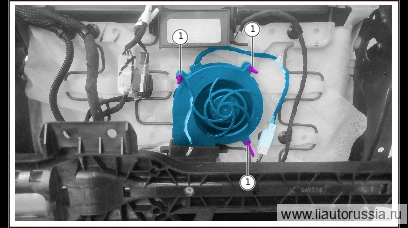

Отсоедините фиксатор(3 шт.) вентилятора.
-
Отсоедините разъём жгута проводов вентилятора (1 шт.).
-
Отсоедините резиновую втулку вентиляции вентилятора (1 шт.), снимите вентилятор.
Установка 3 шагов
-
Установите вентилятор, установите разъём (1 шт.) жгута проводов вентилятора.
-
Установите резиновую втулку вентиляции вентилятора(1 шт.).
-
Установите фиксатор вентилятора (3 шт.).
