Задний участок магистрали левой передней пневморессоры

Система подачи воздуха пневмоподвески · Li L7 2022–2023 · стр. 1595–1597 оригинала

5 шагов снятия5 шагов установки 2 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

⚠ Предупреждения

В процессе демонтажа и монтажа запрещены любые источники открытого огня поблизости.
Топливо обладает высокой летучестью, вдыхание избыточного количества паров топлива может вызвать головокружение, потемнение в глазах, тошноту и даже потерю сознания, поэтому необходимо обеспечить хорошую вентиляцию на месте ремонта.
Наденьте маслостойкие перчатки и защитные очки, по возможности избегайте попадания топлива на кожу.

Примечания

После завершения установки опустите автомобиль так, чтобы он встал на землю; в это время не перемещайте автомобиль.
Нажмите на экране «Выйти из режима подъёма» — система автоматически выполнит накачку воздухом; после завершения накачки автомобиль можно перемещать по необходимости.
Перед демонтажем узла топливного бака необходимо слить топливо из топливного бака.
При демонтаже топливопровода оберните вокруг него чистую ткань, чтобы впитать вытекающее топливо и снизить вероятность возгорания.
Перед проведением работ с топливной системой в непосредственной близости должны быть подготовлены средства пожаротушения.
Категорически запрещается чрезмерно перегибать топливопровод.
После отсоединения топливопровода необходимо загерметизировать его соединительные штуцеры, чтобы предотвратить попадание посторонних предметов в топливную систему и избежать засорения топливопровода, нарушения работы компонентов топливной системы или их повреждения.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Задний участок магистрали левой передней пневморессоры

Подготовительные работы 10

Двери автомобиля книга владельца
Включение режима подъёма автомобиля
Процедура сброса давления топлива
Двери багажника на электроприводе книга владельца
Аккумулятор книга владельца
Подъём и опускание автомобиля
Защита топливного бака
Снятие и установка узла топливного бака
Корпус защиты адсорбера в сборе
ресивер (воздушный баллон)

Снятие 5 шагов

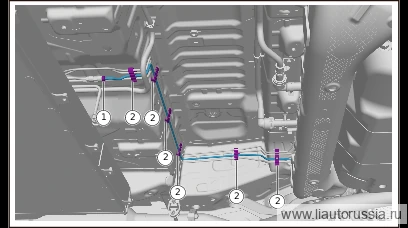

Выверните крепёжную гайку задней секции трубопровода левой передней пневморессоры (1 шт.), отсоедините заднюю секцию трубопровода левой передней пневморессоры от передней секции трубопровода правой пневморессоры.

🔧 комбинированный ключ 12 мм
Отсоедините крепёжный фиксатор заднего участка трубопровода левой передней пневморессоры (6 шт.).
Отсоедините крепёжный фиксатор заднего участка трубопровода левой передней пневморессоры (2 шт.).

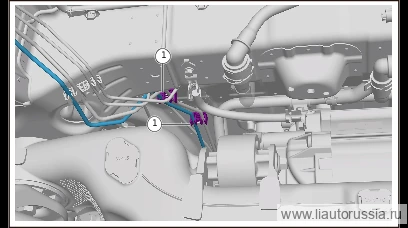

Выверните крепёжную гайку заднего участка магистрали левой передней пневморессоры (1 шт.), отсоедините задний участок магистрали левой передней пневморессоры от электромагнитного клапана.

🔧 головка 12 мм

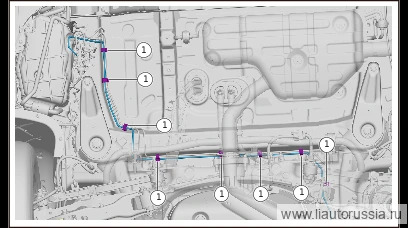

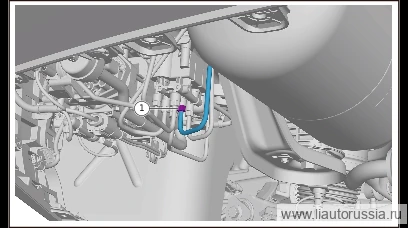

Отсоедините фиксатор заднего участка магистрали левой передней пневморессоры (8 шт.), снимите задний участок магистрали левой передней пневморессоры.

Установка 5 шагов

Установите заднюю секцию трубопровода левой передней пневморессоры, установите фиксирующий хомут задней секции трубопровода левой передней пневморессоры (9 шт.).
Подсоедините заднюю часть трубопровода левой передней пневморессоры к электромагнитному клапану, установите крепежную гайку задней части трубопровода левой передней пневморессоры (1 шт.). Момент затяжки: 3 Н·м Момент затяжки соединителя составляет 3 Н·м, при этом необходимо обеспечить, чтобы метка краски в месте соединения не сместилась.

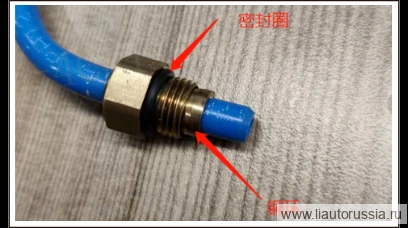

⚙︎ 3 Н·м🔧 головка Внимание: X01-90000581 соединитель трубопровода пневморессоры является одноразовой деталью, при каждой разборке/сборке необходимо заменять на новую деталь 12 ммX01-90000581одноразовая деталь
Установите фиксатор заднего участка магистрали левой передней пневморессоры (2 шт.).
Подсоедините задний участок магистрали левой передней пневморессоры к переднему участку правой передней воздушной магистрали, установите крепёжную гайку заднего участка магистрали левой передней пневморессоры (1 шт.). Момент затяжки: 3 Н·м

⚙︎ 3 Н·м🔧 рожковый ключ 12 мм
Установите фиксатор заднего участка магистрали левой передней пневморессоры (6 шт.).

Моменты затяжки — сводка

Операция	Момент
Подсоедините заднюю часть трубопровода левой передней пневморессоры к…	3 Н·м
Подсоедините задний участок магистрали левой передней пневморессоры к…	3 Н·м
