Ресивер (воздушный баллон)
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль до соприкосновения с полом.
- Не перемещайте автомобиль в этот момент.
- Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
- По завершении накачки автомобиль можно перемещать по необходимости.

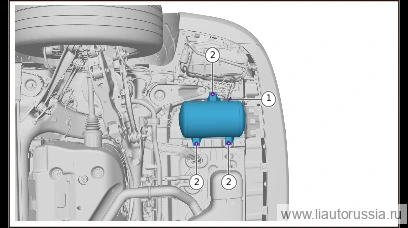

Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- Корпус защиты адсорбера в сборе
Снятие 2 шагов
-
Выверните гайку соединения трубопровода электромагнитного клапана и ресивера (1 шт.), отсоедините трубопровод электромагнитного клапана и ресивера от ресивера.
🔧 Комбинированный ключ 12 мм -
Выверните крепежную гайку ресивера (3 шт.), снимите ресивер.
🔧 головка Внимание: X01-89340008 комбинированный узел шестигранной гайки и плоской шайбы является одноразовой деталью, при каждой разборке/сборке необходимо заменять на новую деталь 13 ммX01-89340008одноразовая деталь
Установка 2 шагов
-
Установите ресивер, установите крепёжную гайку ресивера (3 шт.). X01-89340008 комплект шестигранной гайки и плоской шайбы Момент затяжки: 23±2 Н·м
⚙︎ 23±2 Н·м🔧 головка Внимание: X01-89340008 комплект шестигранной гайки и плоской шайбы является деталью одноразового использования, при каждой разборке/сборке необходимо заменять его новой деталью 13 ммX01-89340008одноразовая деталь -
Подсоедините магистраль электромагнитного клапана и воздушного ресивера к воздушному ресиверу, установите соединительную гайку магистрали электромагнитного клапана и воздушного ресивера (1 шт.). Момент затяжки: 3 Н·м
⚙︎ 3 Н·м🔧 рожковый ключ 12 мм
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите ресивер, установите крепёжную гайку ресивера (3 шт.). X01-8… | 23±2 Н·м |
| Подсоедините магистраль электромагнитного клапана и воздушного ресивер… | 3 Н·м |
