Правая передняя тормозная трубка (жёсткая) — правый участок
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Тормозная жидкость раздражает кожу и глаза, при случайном попадании необходимо немедленно тщательно промыть водой.
- Тормозная жидкость чрезвычайно гигроскопична и легко впитывает влагу, запрещается использовать тормозную жидкость из открытой ёмкости, которая могла быть загрязнена водой; использование непригодной или загрязнённой тормозной жидкости может привести к отказу системы, потере управления автомобилем и травмам.
- После завершения установки с усилием нажмите на педаль тормоза не менее двух раз, проверьте уровень тормозной жидкости и при необходимости долейте.
- Категорически запрещается проливать или разбрызгивать тормозную жидкость на лакокрасочное покрытие, тормозная жидкость может серьёзно повредить лакокрасочное покрытие; если тормозная жидкость попала на лакокрасочное покрытие, немедленно вытрите её и промойте водой.
- Каждый компонент необходимо заменять аккуратно и правильно, иначе это отразится на работоспособности тормозной системы и создаст опасность при управлении автомобилем.
- При демонтаже компонентов тормозной системы закрывайте места соединений тормозных магистралей, чтобы предотвратить попадание посторонних предметов в магистраль.
- При установке тормозных магистралей или тормозных шлангов убедитесь, что они не мешают другим компонентам.
- После завершения установки опустите автомобиль так, чтобы он встал на колёса, при этом не перемещайте автомобиль; нажмите на экране «Выход из режима подъёмника», система автоматически произведёт накачку, после завершения накачки автомобиль можно перемещать при необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 8
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Слив и заправка тормозной жидкости
- Подъём и опускание автомобиля
- Колесо в сборе (алюминиевое)
- защитная балка шасси
- Левая передняя нижняя защита днища

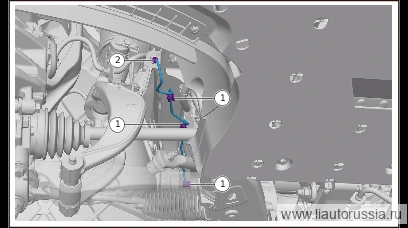

Снятие 4 шагов
-
Выверните гайку крепления левого участка правой передней тормозной трубки (жёсткой) (1 шт.), отсоедините левый участок правой передней тормозной трубки от правого участка правой передней тормозной трубки.
🔧 Комбинированный гаечный ключ 11 мм -
Отсоедините правую секцию правой передней тормозной трубки (жёсткой).
-

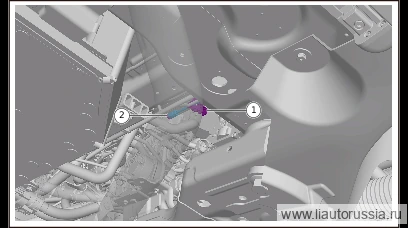

Выверните крепёжную гайку правой передней тормозной трубки (жёсткой) - правый участок (1 шт.), отсоедините соединение правой передней тормозной трубки (жёсткой) - правый участок с правым передним тормозным шлангом.
🔧 комбинированный гаечный ключ 11 мм -
Отсоедините фиксирующий фиксатор (4 шт.) тормозной трубки правого переднего колеса — правый участок, снимите тормозную трубку правого переднего колеса — правый участок.
Установка 4 шагов
-
Установите правый участок правой передней тормозной трубки, установите фиксирующий хомут правого участка правой передней тормозной трубки (4 шт.).
-
Подсоедините правую секцию правой передней тормозной трубки к правому переднему тормозному шлангу, установите гайку крепления правой секции правой передней тормозной трубки (1 шт.). Момент затяжки: 16±2 Н·м При чрезмерном моменте затяжки или после многократной разборки/сборки конструкция грибовидной головки может деформироваться. Грибовидная головка на конце тормозной трубки при отсутствии порезов и наружном диаметре не более 7,8φ может быть использована повторно.
⚙︎ 16±2 Н·м🔧 рожковый ключ Примечание: данное соединение представляет собой разъёмное соединение папа-мама (грибовидная головка и раструб), герметизация достигается за счёт деформации грибовидной головки правой секции правой передней тормозной трубки и правого переднего тормозного шланга под сжатием 11 мм -
Установите правую переднюю тормозную трубку (жёсткую) - правый участок.
-
Подсоедините тормозную трубку правого переднего колеса — правый участок к тормозной трубке правого переднего колеса — левый участок, установите фиксирующую гайку (1 шт.) тормозной трубки правого переднего колеса — левый участок. Момент затяжки: 16±2 Н·м При чрезмерном моменте затяжки или после многократного демонтажа структура грибовидной головки может деформироваться. Грибовидную головку на конце тормозной трубки при отсутствии порезов можно использовать повторно, если наружный диаметр не превышает 7,8φ.
⚙︎ 16±2 Н·м🔧 Комбинированный гаечный ключ Внимание: данное соединение выполнено по типу «папа-мама» (грибовидная головка и раструб), герметичность соединения обеспечивается деформацией грибовидной головки под сжатием тормозной трубки правого переднего колеса — правый участок и тормозной трубки правого переднего колеса — левый участок 11 мм
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Подсоедините правую секцию правой передней тормозной трубки к правому… | 16±2 Н·м |
| Подсоедините тормозную трубку правого переднего колеса — правый участо… | 16±2 Н·м |
