Компоненты тормозной магистрали — интеллектуальная интегрированная тормозная система IPB в сборе (мокрого типа)
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- Тормозная жидкость крайне гигроскопична и легко впитывает влагу, запрещается использовать тормозную жидкость из открытой ёмкости, которая может быть загрязнена водой; использование непригодной или загрязнённой тормозной жидкости может привести к отказу системы, потере управления автомобилем и травмам.
- Некоторые компоненты тормозной системы нельзя ремонтировать по отдельности; демонтаж или отсоединение отдельных компонентов системы может привести к травмам или к неисправной работе системы.
- Разрешается обслуживать только те компоненты, демонтаж и монтаж которых допускается.
- Категорически запрещается проливать или разбрызгивать тормозную жидкость на лакокрасочное покрытие, тормозная жидкость может серьёзно повредить лакокрасочное покрытие; если тормозная жидкость попала на лакокрасочное покрытие, немедленно удалите её и промойте водой.
- Каждый компонент необходимо заменять аккуратно и правильно, в противном случае это повлияет на работу тормозной системы и создаст опасность при вождении.
- При демонтаже компонентов тормозной системы следует закрывать места соединения тормозных магистралей, чтобы предотвратить попадание посторонних предметов в магистраль.
- После завершения установки резко нажмите на педаль тормоза более двух раз, проверьте уровень тормозной жидкости, при необходимости долейте.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 18
- Двери автомобиля книга владельца
- Переместите сиденье водителя в сборе назад до упора
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Декоративный колпачок
- Демонтаж и монтаж узла основного рычага и щётки стеклоочистителя
- Демонтаж и монтаж узла вспомогательного рычага и щётки стеклоочистителя
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
- Левая защита моторного отсека в сборе
- Задний уплотнитель моторного отсека
- Облицовочная панель вентиляции переднего щита в сборе
- левая защитная панель ножного пространства в сборе
- Подъём и опускание автомобиля
- Слив и заправка тормозной жидкости
- Компоненты передней части кузова — соединительная балка левой передней стойки амортизатора
Снятие 7 шагов
-

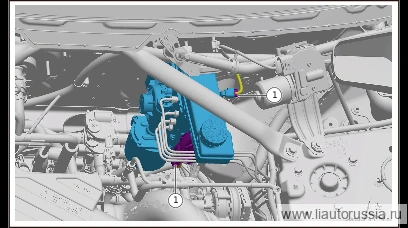

Отсоедините разъём жгута проводов интеллектуальной интегрированной тормозной системы IPB в сборе (2 шт.).
-

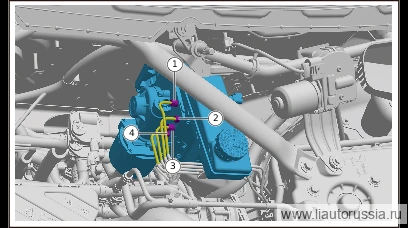

Ослабьте фиксирующую гайку тормозной трубки левой передней (1 шт.), отсоедините тормозную трубку левую переднюю от интеллектуальной интегрированной тормозной системы IPB в сборе.
🔧 комбинированный гаечный ключ 12 мм -
Ослабьте крепёжную гайку правой задней тормозной трубки №1 (1 шт.), отсоедините правую заднюю тормозную трубку №1 от интеллектуальной интегрированной тормозной системы IPB в сборе.
🔧 рожковый гаечный ключ 11 мм -
Ослабьте крепёжную гайку левой задней тормозной трубки 1 (1 шт.), отсоедините левую заднюю тормозную трубку 1 от интеллектуальной интегрированной тормозной системы IPB в сборе.
🔧 рожково-накидной ключ 12 мм -
Ослабьте крепёжную гайку тормозной трубки (правая передняя) - левый участок (1 шт.), отсоедините тормозную трубку (правая передняя) - левый участок от интеллектуальной интегрированной тормозной системы IPB в сборе.
🔧 рожково-накидной ключ 11 мм -
Нажмите на фиксирующую защёлку педали тормоза в сборе (2 шт.), отсоедините интеллектуальную интегрированную тормозную систему IPB в сборе от педали тормоза в сборе.
-

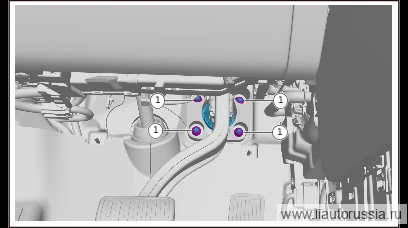

Выверните крепёжную гайку интеллектуальной интегрированной тормозной системы IPB в сборе (4 шт.), снимите интеллектуальную интегрированную тормозную систему IPB в сборе.
🔧 торцевая головка 13 мм
Установка 7 шагов
-
Установите интеллектуальную интегрированную тормозную систему IPB в сборе, установите крепёжную гайку интеллектуальной интегрированной тормозной системы IPB в сборе (4 шт.). Гайка с шестигранной фланцевой головкой Q32008F36 Момент затяжки: 23±2 Н·м
⚙︎ 23±2 Н·м🔧 головка 13 мм -
Подсоедините интеллектуальную интегрированную тормозную систему IPB в сборе к педали тормоза в сборе, убедитесь, что фиксатор педали тормоза в сборе (2 шт.) установлен правильно.
-
Подсоедините тормозную трубку правую переднюю (левый участок) к интеллектуальной интегрированной тормозной системе IPB в сборе, установите фиксирующую гайку тормозной трубки правой передней (левый участок) (1 шт.).
🔧 комбинированный гаечный ключ 11 мм -
Подсоедините левую заднюю тормозную трубку №1 к интеллектуальной интегрированной тормозной системе IPB в сборе, установите крепёжную гайку левой задней тормозной трубки №1 (1 шт.).
🔧 рожковый гаечный ключ 12 мм -
Подсоедините правую заднюю тормозную трубку 1 к интеллектуальной интегрированной тормозной системе IPB в сборе, установите крепёжную гайку правой задней тормозной трубки 1 (1 шт.).
🔧 рожково-накидной ключ 11 мм -
Подсоедините тормозную трубку (левая передняя) к интеллектуальной интегрированной тормозной системе IPB в сборе, установите крепёжную гайку тормозной трубки (левая передняя) (1 шт.).
🔧 рожково-накидной ключ 12 мм -
Подсоедините разъём жгута проводов интеллектуальной интегрированной тормозной системы IPB в сборе (2 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите интеллектуальную интегрированную тормозную систему IPB в сб… | 23±2 Н·м |
