Ремень безопасности второго ряда (правая сторона) в сборе

Подготовительные работы 17

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Аккумулятор книга владельца
4. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
5. Складывание и поднятие спинки сиденья второго ряда
6. Подушка сиденья второго ряда в сборе — правое боковое крыло второго ряда в сборе
7. Шторка багажного отделения в сборе
8. Крышка багажника в сборе
9. Корпус кронштейна панели багажного отделения
10. Защитная крышка багажника
11. Ящик для инструмента в багажнике
12. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки D в сборе
13. вентиляционная решётка правой задней боковины в сборе
14. облицовочная панель порога задней двери в сборе
15. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
16. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
17. облицовка правой задней боковины в сборе

Снятие 4 шагов

1. 1

   Выверните крепёжный болт (1 шт.) ремня безопасности второго ряда (правая сторона) в сборе.

   🔧 головка 14 мм
2. 2

   Расстыкуйте соединение защёлки ремня безопасности правой стороны второго ряда в сборе со спинкой двухместного сиденья второго ряда в сборе.

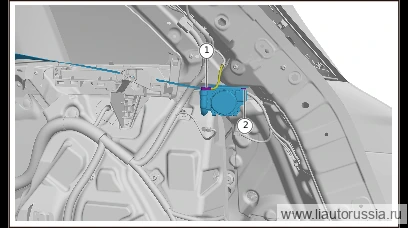

3.

   3

   Отсоедините разъём (1 шт.) жгута проводов ремня безопасности второго ряда (правая сторона) в сборе.
4. 4

   Выверните крепёжный болт ремня безопасности второго ряда, правая сторона, в сборе (1 шт.), снимите ремень безопасности второго ряда, правая сторона, в сборе.

   🔧 головка 14 ммX03-56020624одноразовая деталь

   Примечание. X03-56020624крепёжный болт ремня безопасности является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять его новым.

Установка 4 шагов

1.

   1

   Установите ремень безопасности второго ряда (правая сторона) в сборе, установите крепёжный болт (1 шт.) ремня безопасности второго ряда (правая сторона) в сборе. X03-56020624 Крепёжный болт ремня безопасности Момент затяжки: 45±5 Н·м

   ⚙︎ 45±5 Н·м🔧 головка Примечание: X03-56020624 крепёжный болт ремня безопасности является деталью одноразового использования, после каждого демонтажа необходимо заменять его новой деталью 14 ммX03-56020624одноразовая деталь
2. 2

   Подсоедините разъём жгута проводов ремня безопасности правой стороны второго ряда в сборе.

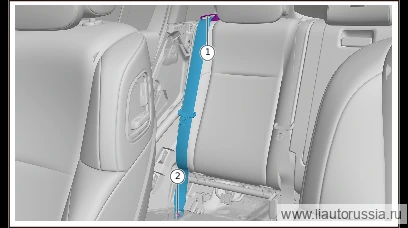

3.

   3

   Установите ремень безопасности второго ряда (правая сторона) в сборе.
4. 4

   Установите крепёжный болт ремня безопасности второго ряда, правая сторона, в сборе (1 шт.). Момент затяжки: 45±5 Н·м.

   ⚙︎ 45±5 Н·м🔧 головка 14 мм

Моменты затяжки — сводка
