Ремень безопасности левой стороны второго ряда в сборе

Подготовительные работы 18

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Аккумулятор книга владельца
4. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
5. Складывание и поднятие спинки сиденья второго ряда
6. Подушка сиденья второго ряда в сборе — левое боковое крыло второго ряда в сборе
7. Шторка багажного отделения в сборе
8. Крышка багажника в сборе
9. крышка вещевого ящика левой задней боковины в сборе
10. Корпус кронштейна панели багажного отделения
11. Защитная крышка багажника
12. Ящик для инструмента в багажнике
13. облицовка верхней части левой стойки D в сборе.
14. вентиляционная решётка левой задней боковины в сборе
15. облицовочная панель порога задней двери в сборе
16. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
17. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
18. облицовка левой задней боковины в сборе

Снятие 4 шагов

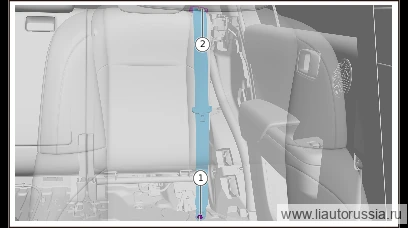

1.

   1

   Выверните крепёжный болт (1 шт.) ремня безопасности второго ряда (левая сторона) в сборе.

   🔧 головка 14 мм
2. 2

   Расстыкуйте соединение защёлки ремня безопасности левой стороны второго ряда в сборе со спинкой одноместного сиденья второго ряда в сборе.

3.

   3

   Отсоедините разъём (1 шт.) жгута проводов ремня безопасности второго ряда (левая сторона) в сборе.
4. 4

   Выверните крепёжный болт ремня безопасности второго ряда, левая сторона, в сборе (1 шт.), снимите ремень безопасности второго ряда, левая сторона, в сборе.

   🔧 головка 14 ммX03-56020624одноразовая деталь

   Примечание. X03-56020624крепёжный болт ремня безопасности является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять его новым.

Установка 4 шагов

1.

   1

   Установите ремень безопасности второго ряда (левая сторона) в сборе, установите крепёжный болт (1 шт.) ремня безопасности второго ряда (левая сторона) в сборе. X03-56020624 Крепёжный болт ремня безопасности Момент затяжки: 45±5 Н·м

   ⚙︎ 45±5 Н·м🔧 головка Примечание: X03-56020624 крепёжный болт ремня безопасности является деталью одноразового использования, после каждого демонтажа необходимо заменять его новой деталью 14 ммX03-56020624одноразовая деталь
2. 2

   Подсоедините разъём жгута проводов ремня безопасности второго ряда левой стороны в сборе.

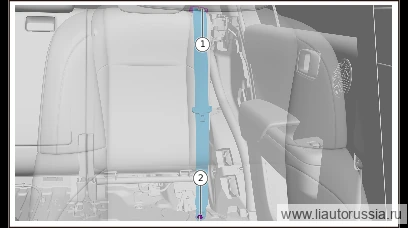

3.

   3

   Установите ремень безопасности второго ряда (левая сторона) в сборе.
4. 4

   Установите крепёжный болт ремня безопасности второго ряда, левая сторона, в сборе (1 шт.). Момент затяжки: 45±5 Н·м.

   ⚙︎ 45±5 Н·м🔧 головка 14 мм

Моменты затяжки — сводка
