Стекло правого заднего бокового окна в сборе

Подготовительные работы 18

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Аккумулятор книга владельца
4. Шторка багажного отделения в сборе
5. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки D в сборе
6. вентиляционная решётка правой задней боковины в сборе
7. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
8. Складывание и поднятие спинки сиденья второго ряда
9. Подушка сиденья второго ряда в сборе — правое боковое крыло второго ряда в сборе
10. Крышка багажника в сборе
11. Защитная крышка багажника
12. Ящик для инструмента в багажнике
13. облицовочная панель порога задней двери в сборе
14. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
15. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
16. облицовка правой задней боковины в сборе
17. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки C в сборе
18. кронштейн верхней вентиляционной решётки правой задней боковины в сборе

Снятие 6 шагов

1.

   1

   С помощью шила - - проведите режущую нить - - через клеящее вещество (клей для стекла) в указанном на рисунке месте и потяните внутрь.

   Примечание. Перед операцией защитите соседние детали от повреждения, наклеив на них ленту.

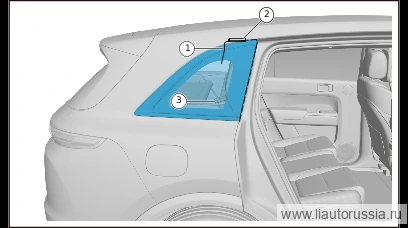

2.

   2

   С помощью небольшой трубки - - заведите режущую струну - - за уплотнитель во фланец стекла и обведите вокруг треугольного стекла по всему периметру.
3. 3

   Закрепите один конец троса - - в обратном направлении на ручке - -. 3. С помощью шила протяните режущую нить, обёрнутую вокруг стекла треугольного окна, во внутреннюю часть автомобиля;

4.

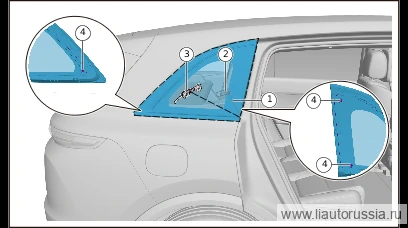

   4

   Закрепите другой конец троса на приспособлении для намотки- -. 2. В процессе резки прижимайте режущий трос - - пластиковым клином к стеклу двери, чтобы он свободно перемещался по кромке стекла. 3. Соответственно меняйте положение приспособления для намотки- -, отрежьте стекло двери.
5. 5

   Снимите стекло левого заднего бокового окна в сборе.

   Примечание

   • При разрезании фиксаторов треугольного окна -.
   • - необходимо приложить значительное усилие.
   • При установке вырезанного стекла эти фиксаторы треугольного окна не требуются, зафиксируйте боковое стекло в месте установки лентой.

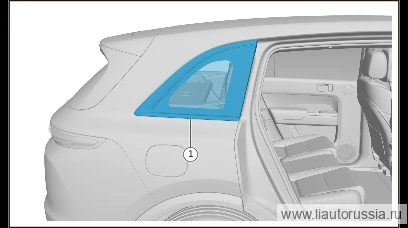

6.

   6

   Снимите стекло правого заднего бокового окна в сборе.

Установка 4 шагов

1.

   1

   С помощью инструмента для удаления клея очистите остатки клея для стекла на кузове, ни в коем случае не удаляйте его полностью, оставьте слой толщиной 1-2 мм.

   Примечание

   • Не наносите грунтовку на склеиваемую поверхность и не обрабатывайте её очистителем-растворителем, сохраняйте склеиваемую поверхность чистой от загрязнений и жира. b.
   • Не обрабатывайте активатором только что срезанную склеиваемую поверхность. c.
   • Если после снятия бокового стекла склеивание не будет выполнено сразу, с учётом окисления клеевого слоя не подрезайте старый клеевой слой — подрезку выполните непосредственно перед операцией склеивания. d.
   • Активатор не должен попадать на лакокрасочное покрытие кузова, иначе это повредит покрытие; после нанесения выдержите на воздухе 10 минут до высыхания на отлип.

2.

   2

   Обрежьте наконечник тюбика клея-герметика для стекла канцелярским ножом или клещами для обрезки наконечника до "объёмной треугольной" формы шириной 8-9 мм, высотой 11-13 мм. 2. Отверстие наконечника должно быть направлено назад относительно направления нанесения, наносите клей по траектории приклеивания сечением треугольной формы.

   Примечание. В местах разрыва необходимо делать перекрытие 20-30 мм слева и справа во избежание протечек, место стыка по возможности располагать под кромкой кузова; нанесение клея-герметика для стекла должно быть непрерывным и равномерным.

3.

   3

   Вставьте фиксаторы заднего бокового окна в соответствующие отверстия кузова, прижмите по всему периметру места нанесения клея заднего бокового окна для обеспечения надёжного склеивания.

   Примечание

   • Время высыхания и отверждения поверхности клея для стекла составляет 1 час, склеивание должно быть завершено в течение 20 минут после нанесения клея для стекла; регулировку положения установки стекла необходимо выполнять с помощью присоски до высыхания и отверждения клея для стекла. b.
   • В течение четырёх часов после завершения установки не перемещайте автомобиль; через 24 часа автомобиль можно передавать заказчику, в течение трёх дней не мойте автомобиль; специальный герметик для стекла полностью высыхает через два дня, до полного высыхания герметика избегайте езды по неровным дорогам во избежание расшатывания стекла и протечки.

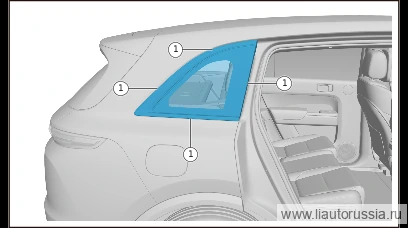

4.

   4

   После позиционирования и прижатия зафиксируйте треугольное стекло с помощью клейкой ленты. Указание: в течение безопасного времени высыхания герметика запрещается с силой закрывать дверь при закрытом окне; в течение безопасного времени запрещается передавать автомобиль клиенту.

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• 1 . Время безопасной эксплуатации: время безопасной эксплуатации — это время, необходимое после приклеивания и установки ветрового стекла для высыхания и отверждения клеящего состава (клея-герметика для стекла)
• …время (24 часа), данное время означает, что автомобиль может быть передан в обычном порядке и эксплуатироваться в обычном режиме; при выполнении операции установки бокового стекла необходимо
• Внимательно ознакомьтесь с безопасным временем до начала движения при использовании клеящего состава (герметика для стёкол), строго соблюдайте определение безопасного времени до начала движения при передаче автомобиля
• Между;
• 2 . Время высыхания на поверхности: время высыхания на поверхности — это время высыхания поверхности после нанесения клеящего состава (клея-герметика для стекла) (1 час); Прим
• Указание: Особое внимание уделите длительности «времени высыхания на поверхность», которая определяет время монтажной склейки после нанесения клеевого состава (герметика для стёкол). (Обязательно
• Необходимо завершить работу по склеиванию в пределах времени высыхания на поверхность).
