Скрытая наружная ручка правой передней двери в сборе

Фурнитура передних дверей · Li L7 2022–2023 · стр. 2269–2271 оригинала
6 шагов снятия5 шагов установки 1 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Подготовительные работы 14

  1. Двери автомобиля книга владельца
  2. Подъём и опускание дверного стекла
  3. Двери багажника на электроприводе книга владельца
  4. Аккумулятор книга владельца
  5. корпус скрытой наружной ручки правой передней двери
  6. Компоненты обшивки правой передней двери — облицовка треугольного стекла правой передней двери в сборе.
  7. Заглушка внутренней ручки правой передней двери
  8. Компоненты обшивки правой передней двери — облицовка подлокотника правой передней двери в сборе.
  9. Снятие/установка узла облицовочной панели правой передней двери
  10. внутренний молдинг стекла правой передней двери
  11. малая водонепроницаемая плёнка правой передней двери в сборе
  12. водонепроницаемая плёнка правой передней двери в сборе
  13. стекло правой передней двери в сборе
  14. стеклоподъёмник правой передней двери с электроприводом в сборе

Снятие 6 шагов

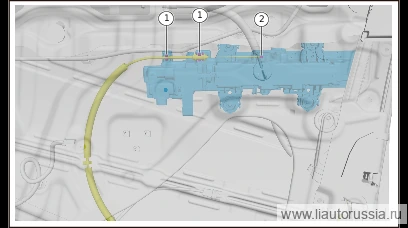

  1. Шаг 1

    Отсоедините фиксатор скрытой наружной ручки правой передней двери в сборе от замка правой передней двери в сборе (2 шт.).

  2. Отсоедините соединение троса наружного открывания передней двери со скрытой наружной ручкой правой передней двери в сборе.

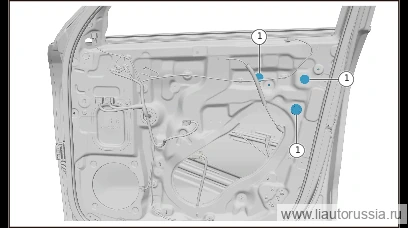

  3. Шаг 3

    Снимите заглушку (3 шт.) крепёжного болта скрытой наружной ручки правой передней двери в сборе.

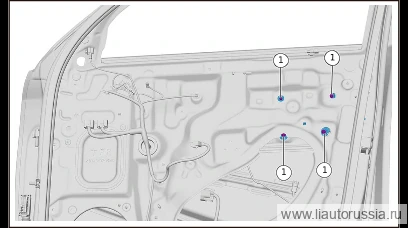

  4. Шаг 4

    Выверните крепёжные болты скрытой наружной ручки правой передней двери в сборе (4 шт.).

    🔧 торцевая головка T25
  5. Шаг 5

    Слева представлено видео демонтажа скрытой наружной ручки, руководствуйтесь им при демонтаже/монтаже.

  6. Шаг 6

    Извлеките скрытую наружную ручку правой передней двери в сборе, отсоедините 2 разъёма жгута проводов скрытой наружной ручки правой передней двери в сборе, снимите скрытую наружную ручку правой передней двери в сборе.

Установка 5 шагов

  1. Шаг 1

    Подсоедините разъём жгута проводов (2 шт.) скрытой наружной ручки правой передней двери в сборе, установите скрытую наружную ручку правой передней двери в сборе.

  2. Шаг 2

    Установите крепёжные болты скрытой наружной ручки правой передней двери в сборе (4 шт.). Момент затяжки: 4.5±1 Н·м

    ⚙︎ 4.5±1 Н·м🔧 торцевая головка T25
  3. Шаг 3

    Установите заглушку крепёжного болта скрытой наружной ручки правой передней двери в сборе (3 шт.).

  4. Шаг 4

    Соедините трос наружного открывания передней двери со скрытой наружной ручкой правой передней двери в сборе.

  5. Установите фиксирующий зажим (3 шт.) между скрытой наружной ручкой правой передней двери в сборе и корпусом замка правой передней двери в сборе.

Моменты затяжки — сводка

ОперацияМомент
Установите крепёжные болты скрытой наружной ручки правой передней двер…4.5±1 Н·м

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
