Стеклоподъёмник правой передней двери с электроприводом в сборе

Подготовительные работы 12

1. Двери автомобиля книга владельца
2. Подъём и опускание дверного стекла
3. Двери багажника на электроприводе книга владельца
4. Аккумулятор книга владельца
5. Компоненты обшивки правой передней двери — облицовка треугольного стекла правой передней двери в сборе.
6. Заглушка внутренней ручки правой передней двери
7. Компоненты обшивки правой передней двери — облицовка подлокотника правой передней двери в сборе.
8. Снятие/установка узла облицовочной панели правой передней двери
9. внутренний молдинг стекла правой передней двери
10. малая водонепроницаемая плёнка правой передней двери в сборе
11. водонепроницаемая плёнка правой передней двери в сборе
12. стекло правой передней двери в сборе

Снятие 5 шагов

1.

   1

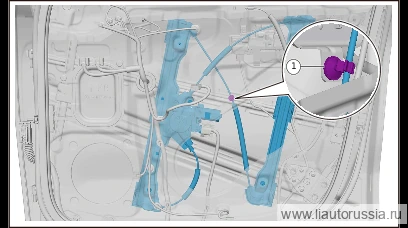

   Отсоедините фиксирующий зажим (1 шт.) стеклоподъёмника с электроприводом правой передней двери в сборе.

2.

   2

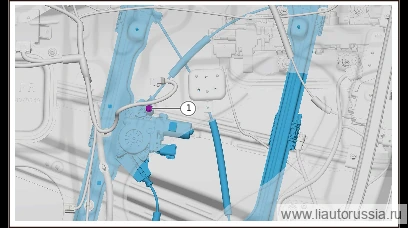

   Отсоедините разъём жгута проводов стеклоподъёмника правой передней двери с электроприводом в сборе (1 шт.).

3.

   3

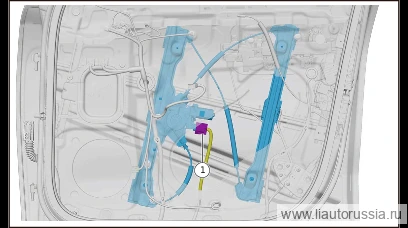

   Выверните крепёжные болты электрического стеклоподъёмника правой передней двери в сборе (1 шт.).

   🔧 головка торцевая 10 мм

4.

   4

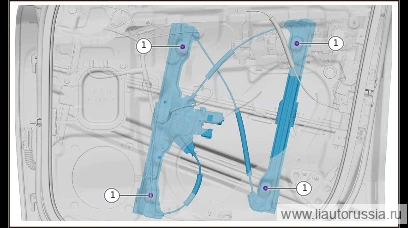

   Выверните крепёжную гайку (4 шт.) электрического стеклоподъёмника правой передней двери в сборе, снимите электрический стеклоподъёмник правой передней двери в сборе.

   🔧 головка 10 мм

5.

   5

   Слева представлено видео снятия стеклоподъёмника в сборе, используйте его в качестве справки при демонтаже.

Установка 4 шагов

1.

   1

   Установите стеклоподъёмник правой передней двери с электроприводом в сборе, установите крепёжные гайки стеклоподъёмника правой передней двери с электроприводом в сборе (4 шт.). Шестигранная гайка с фланцем Q32006F38 Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 торцевая головка 10 мм

2.

   2

   Заверните крепёжные болты электрического стеклоподъёмника правой передней двери в сборе (1 шт.). Q1860612F36 Болт с шестигранной головкой и фланцем Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 Головка торцевая 10 ммQ1860612F36

3.

   3

   Подсоедините разъём (1 шт.) жгута проводов электрического стеклоподъёмника правой передней двери в сборе.

4.

   4

   Подсоедините фиксирующий зажим (1 шт.) стеклоподъёмника с электроприводом правой передней двери в сборе.

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Самообучение функции защиты от защемления стекла
