Водонепроницаемая плёнка правой передней двери в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 7
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Компоненты обшивки правой передней двери — облицовка треугольного стекла правой передней двери в сборе.
- Заглушка внутренней ручки правой передней двери
- Компоненты обшивки правой передней двери — облицовка подлокотника правой передней двери в сборе.
- Снятие/установка узла облицовочной панели правой передней двери
Снятие 1 шагов
-

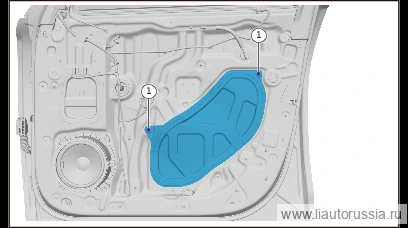

Выверните крепёжные винты водонепроницаемой плёнки правой передней двери в сборе (2 шт.), снимите водонепроницаемую плёнку правой передней двери в сборе. С помощью инструмента отделите водонепроницаемую плёнку от бутилового герметика, не допуская повреждения водонепроницаемой плёнки.
🔧 крестовая отвёртка Внимание: положите водонепроницаемую плёнку изнаночной стороной ровно вниз, не допускайте попадания посторонних частиц на водонепроницаемую плёнку
Установка 2 шагов
-
Нанесите жгутовый герметик (мастику), приклейте водонепроницаемую плёнку правой передней двери в сборе на металл кузова правой передней двери, установите крепёжный винт (2 шт.) водонепроницаемой плёнки правой передней двери в сборе. Q2734816F36 самонарезающий винт с крестообразным шлицем и полукруглой головкой Момент затяжки:
Q2734816F36 -
5±0.2 Н·м
🔧 крестовая отвёртка
