Компонент замка левой задней двери – скрытая наружная ручка левой задней двери в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 10
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Двери автомобиля книга владельца
- Заглушка внутренней ручки левой передней двери
- облицовка подлокотника левой задней двери в сборе
- Снятие и установка узла облицовочной панели левой задней двери
- Компоненты уплотнений левой задней двери — водозащитная плёнка левой задней двери в сборе
- задняя направляющая стекла левой задней двери в сборе
- Компоненты замка правой задней двери — наружный тросик открывания задней двери
- Компоненты замка левой задней двери — корпус замка левой задней двери в сборе
Снятие 3 шагов
-

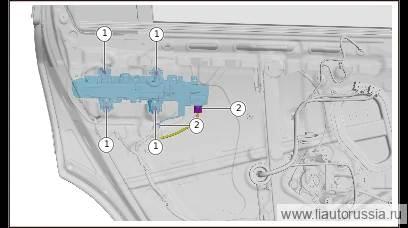

Отсоедините разъём жгута проводов скрытой наружной ручки левой задней двери в сборе (2 шт.).
-
Выверните крепёжный болт скрытой наружной ручки левой задней двери в сборе (4 шт.), снимите скрытую наружную ручку левой задней двери в сборе.
🔧 головка-бита T25 -
Слева представлено видео демонтажа скрытой наружной ручки, руководствуйтесь им при демонтаже/монтаже.
Установка 2 шагов
-
Установите скрытую наружную ручку левой задней двери в сборе, установите крепёжный болт скрытой наружной ручки левой задней двери в сборе (4 шт.). Момент затяжки: 4.5±1 Н·м
⚙︎ 4.5±1 Н·м🔧 головка-бита T25 -
Подсоедините разъём жгута проводов (2 шт.) скрытой наружной ручки левой задней двери в сборе.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите скрытую наружную ручку левой задней двери в сборе, установи… | 4.5±1 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Процедура замены скрытой наружной ручки левой задней двери в сборе
- Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
- Процедура электропроверки и калибровки скрытой наружной ручки через приложение (APP)
