Компоненты замка левой задней двери — корпус замка левой задней двери в сборе

Подготовительные работы 8

1. Двери автомобиля книга владельца
2. Подъём и опускание дверного стекла
3. Двери багажника на электроприводе книга владельца
4. Аккумулятор книга владельца
5. облицовка подлокотника левой задней двери в сборе
6. Заглушка внутренней ручки левой передней двери
7. Снятие и установка узла облицовочной панели левой задней двери
8. Компоненты уплотнений левой задней двери — водозащитная плёнка левой задней двери в сборе

Снятие 10 шагов

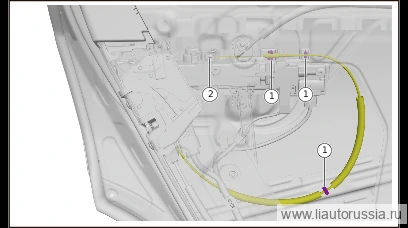

1.

   1

   Отсоедините фиксаторы троса наружного открывания левой задней двери (3 шт.).
2. 2

   Отсоедините тросик наружного открывания левой задней двери.

3.

   3

   Отсоедините резиновый чехол.
4. 4

   Выверните крепёжный болт корпуса замка левой задней двери в сборе (3 шт.).

   🔧 головка-бита T30
5. 5

   Отсоедините разъём (1 шт.) корпуса замка левой задней двери в сборе.

   X01-89215617одноразовая деталь

   Примечание. Фланцевый винт с внутренним шестигранником Torx и цилиндрической головкой X01-89215617 является одноразовой деталью, при каждой разборке/сборке необходимо заменять его новым.

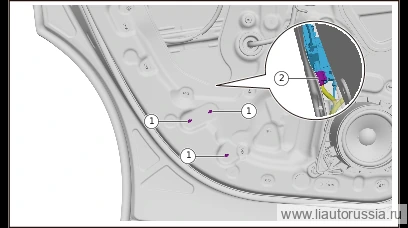

6.

   6

   Отсоедините фиксаторы корпуса замка левой задней двери в сборе (3 шт.).
7. 7

   Отсоедините разъём корпуса замка левой задней двери в сборе (1 шт.).

8.

   8

   Отсоедините крышку корпуса замка левой задней двери в сборе.

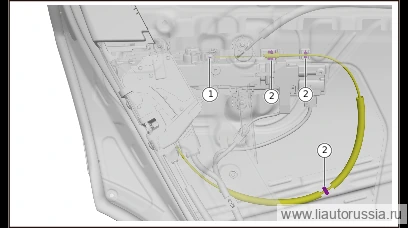

9.

   9

   Снимите тросик внутреннего открывания левой задней двери.

10.

    10

    Снимите трос наружного открывания левой задней двери.

Установка 10 шагов

1.

   1

   Установите тросик наружной ручки открывания задней двери.

2.

   2

   Установите трос внутреннего открывания задней двери.

3.

   3

   Закройте кожух корпуса замка левой задней двери в сборе.

4.

   4

   Установите крепёжную клипсу корпуса замка левой задней двери в сборе (3 шт.).
5. 5

   Подсоедините разъём жгута проводов (1 шт.) между корпусом замка левой задней двери в сборе и жгутом проводов левой задней двери в сборе.

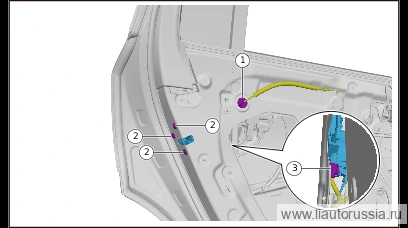

6.

   6

   Установите резиновый чехол.
7. 7

   Установите крепёжные болты корпуса замка левой задней двери в сборе (3 шт.). X01-89215617 Винт с фланцевой цилиндрической головкой и внутренним шестигранно-фигурным шлицем Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка-бита Внимание: X01-89215617 винт с фланцевой цилиндрической головкой и внутренним шестигранно-фигурным шлицем является деталью одноразового использования, при каждой разборке и сборке необходимо заменять его новым T30X01-89215617одноразовая деталь
8. 8

   Подсоедините разъём корпуса замка левой задней двери в сборе (1 шт.).

9.

   9

   Установите трос наружного открывания левой задней двери.
10. 10

    Установите крепёжный фиксатор (3 шт.) тросика наружного открывания левой задней двери.
