Компоненты уплотнений левой задней двери — водозащитная плёнка левой задней двери в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 6
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Двери автомобиля книга владельца
- облицовка подлокотника левой задней двери в сборе
- Заглушка внутренней ручки левой передней двери
- Снятие и установка узла облицовочной панели левой задней двери
Снятие 1 шагов
-

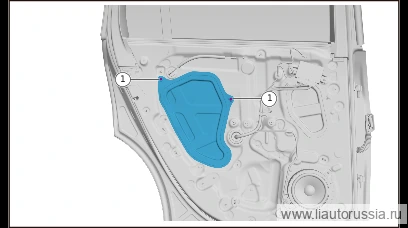

Выверните крепёжные винты гидроизоляционной плёнки левой задней двери в сборе (2 шт.), снимите гидроизоляционную плёнку левой задней двери в сборе.
🔧 крестовая отвёртка
Установка 1 шагов
-
Установите гидроизоляционную плёнку левой задней двери в сборе, установите крепёжный винт гидроизоляционной плёнки левой задней двери в сборе (2 шт.). Q2734816F36 саморез с крестообразным шлицем и увеличенной полукруглой головкой Момент затяжки: 1.5±0.2 Н·м
⚙︎ 1.5±0.2 Н·м🔧 крестовая отвёрткаQ2734816F36
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите гидроизоляционную плёнку левой задней двери в сборе, устано… | 1.5±0.2 Н·м |
