Компонент стекла и заглушки левой задней двери – стеклоподъёмник с электроприводом левой задней двери в сборе

Фурнитура задних дверей · Li L7 2022–2023 · стр. 2404–2405 оригинала
5 шагов снятия5 шагов установки 3 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Компонент стекла и заглушки левой задней двери – стеклоподъёмник с электроприводом левой задней двери в сборе

Подготовительные работы 14

  1. Двери автомобиля книга владельца
  2. Подъём и опускание дверного стекла
  3. Двери багажника на электроприводе книга владельца
  4. Аккумулятор книга владельца
  5. облицовка подлокотника левой задней двери в сборе
  6. Заглушка внутренней ручки левой передней двери
  7. Снятие и установка узла облицовочной панели левой задней двери
  8. Компонент уплотнений левой задней двери – внутренний водоотражатель стекла левой задней двери
  9. Компонент уплотнений левой задней двери – наружный водоотражатель стекла левой задней двери в сборе
  10. Компонент уплотнений левой задней двери – малая гидроизоляционная плёнка левой задней двери в сборе
  11. Компоненты уплотнений левой задней двери — водозащитная плёнка левой задней двери в сборе
  12. молдинг оконной рамы левой задней двери в сборе
  13. Задняя наружная накладка левой стойки B в сборе
  14. Компонент стекла и заглушки левой задней двери – стекло левой задней двери в сборе

Снятие 5 шагов

  1. Выверните крепёжные болты электрического стеклоподъёмника левой задней двери в сборе (2 шт.).

    🔧 головка 10 мм

  2. Выверните крепёжный болт стеклоподъёмника с электроприводом левой задней двери в сборе (1 шт.). Снимите наклейку.

    🔧 головка 3 10 мм

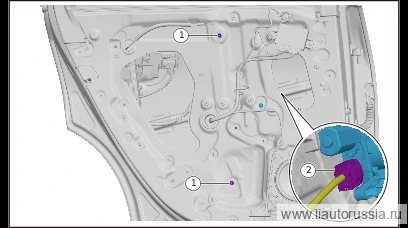

  3. Шаг 3

    Выверните крепёжную гайку электростеклоподъёмника левой задней двери в сборе (2 шт.).

    🔧 головка 10 мм

  4. Отсоедините разъём жгута проводов (1 шт.) электростеклоподъёмника левой задней двери в сборе, снимите электростеклоподъёмник левой задней двери в сборе.

  5. Шаг 5

    Слева представлено видео снятия стеклоподъёмника в сборе, используйте его в качестве справки при демонтаже.

Установка 5 шагов

  1. Шаг 1

    Установите электрический стеклоподъёмник левой задней двери в сборе, установите крепёжные гайки электрического стеклоподъёмника левой задней двери в сборе (2 шт.). Гайка фланцевая шестигранная Q32006F38 Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 мм

  2. Подсоедините разъём жгута проводов стеклоподъёмника с электроприводом левой задней двери в сборе (1 шт.).

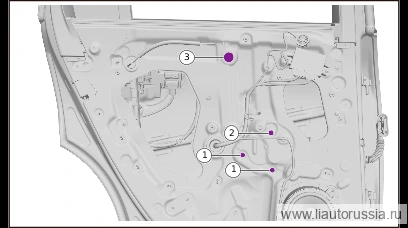

  3. Шаг 3

    Установите крепёжный болт электростеклоподъёмника левой задней двери в сборе (2 шт.). Q1860612F36 шестигранный фланцевый болт Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860612F36

  4. Установите крепёжный болт электростеклоподъёмника левой задней двери в сборе (1 шт.). Q1860612F36 шестигранный фланцевый болт Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860612F36

  5. Установите наклейку.

Моменты затяжки — сводка

ОперацияМомент
Установите электрический стеклоподъёмник левой задней двери в сборе, у…9±1 Н·м
Установите крепёжный болт электростеклоподъёмника левой задней двери в…9±1 Н·м
Установите крепёжный болт электростеклоподъёмника левой задней двери в…9±1 Н·м

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
