Задняя наружная накладка левой стойки B в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже будьте осторожны, не повредите лакокрасочное покрытие.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 10
- Двери багажника на электроприводе книга владельца
- Подъём и опускание дверного стекла
- Аккумулятор книга владельца
- Двери автомобиля книга владельца
- облицовка подлокотника левой задней двери в сборе
- Заглушка внутренней ручки левой передней двери
- Снятие и установка узла облицовочной панели левой задней двери
- Компонент уплотнений левой задней двери – внутренний водоотражатель стекла левой задней двери
- Компонент уплотнений левой задней двери – наружный водоотражатель стекла левой задней двери в сборе
- молдинг оконной рамы левой задней двери в сборе
Снятие 2 шагов
-
Отсоедините направляющий канал стекла левой задней двери в сборе.
-

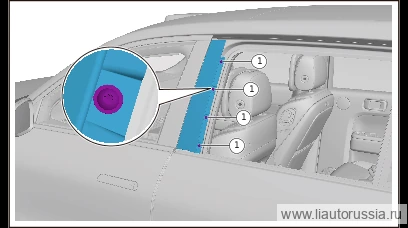

Выверните крепёжные винты наружной задней облицовки стойки B в сборе (левой) (4 шт.), снимите наружную заднюю облицовку стойки B в сборе (левую).
🔧 торцевая головка с битой T25
Установка 2 шагов
-
Установите наружную заднюю облицовку левой стойки B в сборе, установите крепёжные винты наружной задней облицовки левой стойки B в сборе (4 шт.). M01-89275016 Самонарезающий винт с полукруглой головкой и фланцем, внутренний шестигранник Torx Момент затяжки: 1,5±0.5 Н·м
⚙︎ 1.5±0.5 Н·м🔧 головка-бита T20M01-89275016 -
Установите направляющий паз стекла левой задней двери в сборе.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите наружную заднюю облицовку левой стойки B в сборе, установит… | 1.5±0.5 Н·м |
