Детали замка левой передней двери — личинка замка двери с аварийным ключом

Подготовительные работы 18

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Крышка багажника в сборе
4. Крышка смотрового люка аккумуляторной батареи
5. Аккумулятор книга владельца
6. облицовка треугольного окна левой передней двери в сборе
7. Передний высокочастотный динамик
8. Заглушка внутренней ручки левой передней двери
9. Переключатель стеклоподъемника водительского сиденья в сборе
10. Компоненты облицовки левой передней двери — облицовка подлокотника левой передней двери в сборе
11. Компоненты облицовки левой передней двери — облицовка левой передней двери в сборе
12. Компоненты уплотнений левой передней двери — внутренний водоотражатель левой передней двери
13. Компоненты облицовки левой передней двери — монтажный кронштейн левого корпуса ручки
14. Уплотнительные компоненты левой передней двери — водозащитная плёнка левой передней двери в сборе
15. Компоненты стекла и заглушки левой передней двери — стекло левой передней двери в сборе
16. задний направляющий рельс стекла левой передней двери в сборе
17. Компоненты стекла и заглушки левой передней двери — стеклоподъёмник левой передней двери с электроприводом в сборе
18. Компоненты замка левой передней двери — скрытая наружная ручка левой передней двери в сборе

Снятие 7 шагов

1. 1

   Отсоедините соединительную клипсу (3 шт.) между скрытой наружной ручкой левой передней двери в сборе и корпусом замка левой передней двери в сборе.
2. 2

   Отсоедините трос наружного открывания передней двери от скрытой наружной ручки левой передней двери в сборе.

3.

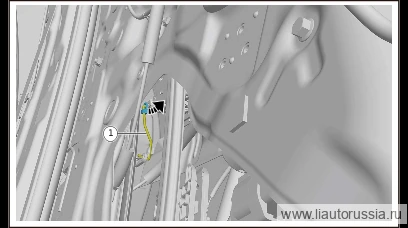

   3

   В направлении, указанном стрелкой, поверните фиксатор тяги личинки замка двери, отсоедините тягу личинки замка двери от личинки замка двери с аварийным ключом.

4.

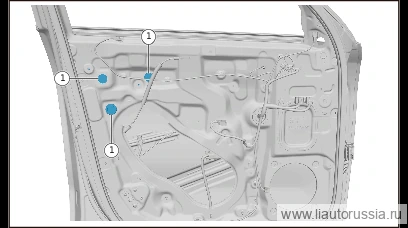

   4

   Снимите заглушку крепёжного болта (3 шт.) скрытой наружной ручки левой передней двери в сборе.

5.

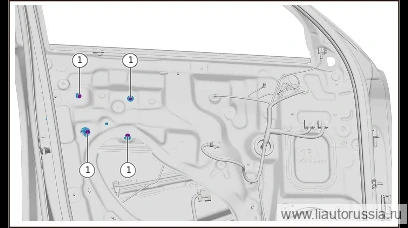

   5

   Выверните крепёжные болты скрытой наружной ручки левой передней двери в сборе (4 шт.).

   🔧 Торцевая головка T25

6.

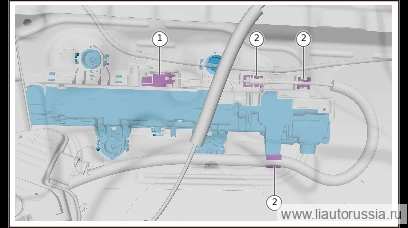

   6

   Извлеките скрытую наружную ручку левой передней двери в сборе, отсоедините 2 разъёма жгута проводов скрытой наружной ручки левой передней двери в сборе, снимите скрытую наружную ручку левой передней двери в сборе.

7.

   7

   Выверните крепёжный винт личинки замка двери (1 шт.), снимите личинку замка двери с аварийным ключом.

   🔧 крестовая отвёртка

Установка 7 шагов

1.

   1

   Установите личинку замка двери с аварийным ключом, установите крепёжный винт личинки замка двери (1 шт.).

   🔧 крестовая отвёртка

2.

   2

   Подсоедините разъём жгута проводов скрытой наружной ручки левой передней двери в сборе (2 шт.), установите скрытую наружную ручку левой передней двери в сборе.

3.

   3

   Установите крепёжные болты скрытой наружной ручки левой передней двери в сборе (4 шт.). Момент затяжки: 4.5±1 Н·м

   ⚙︎ 4.5±1 Н·м🔧 торцевая головка с битой T25

4.

   4

   Установите заглушку крепёжного болта скрытой наружной ручки левой передней двери в сборе (3 шт.).

5.

   5

   Подсоедините тягу личинки замка двери к личинке замка двери с аварийным ключом, поверните фиксатор тяги личинки замка двери в направлении, указанном стрелкой.

6.

   6

   Установите соединение тяги наружного открывания передней двери со скрытой наружной ручкой левой передней двери в сборе.
7. 7

   Подсоедините монтажную защёлку скрытой наружной ручки левой передней двери в сборе к корпусу замка левой передней двери в сборе (3 шт.).
