Компоненты облицовки левой передней двери — облицовка левой передней двери в сборе

Подготовительные работы 8

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Аккумулятор книга владельца
4. облицовка треугольного окна левой передней двери в сборе
5. Переключатель стеклоподъемника водительского сиденья в сборе
6. дверной фонарь
7. Заглушка внутренней ручки левой передней двери
8. Компоненты облицовки левой передней двери — облицовка подлокотника левой передней двери в сборе

Снятие 10 шагов

1.

   1

   Выверните крепёжные винты облицовки левой передней двери в сборе (4 шт.).

   🔧 крестовая отвёртка
2. 2

   Отсоедините облицовку левой передней двери в сборе от левой передней двери в сборе.

   Примечание. При отсоединении облицовки левой передней двери в сборе следите за длиной жгута проводов левой передней двери и внутренней тяги двери, чтобы избежать повреждения.

3.

   3

   Видео слева — видео демонтажа/монтажа облицовки двери в сборе, используйте его в качестве справочного материала.

4.

   4

   Отсоедините разъём жгута проводов низкочастотной антенны двери (1 шт.).

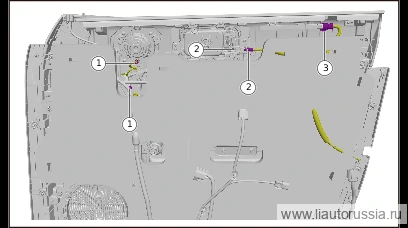

5. 5

   Отсоедините тягу внутреннего открывания передней двери от внутренней ручки левой передней двери в сборе.
6. 6

   Отсоедините разъём жгута проводов двери (2 шт.).

7.

   7

   Отсоедините фиксирующие защёлки низкочастотной антенны двери (левая передняя дверь) (2 шт.), снимите низкочастотную антенну двери (левая передняя дверь).

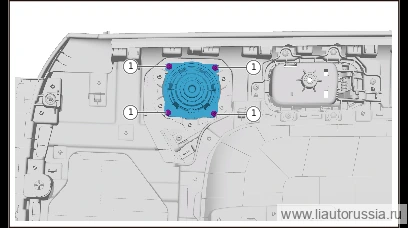

8.

   8

   Выверните крепёжный винт (4 шт.) среднечастотного динамика передней двери (левая сторона), снимите среднечастотный динамик передней двери (левая сторона).

   🔧 крестовая отвёртка

9.

   9

   Отсоедините фиксатор (9 шт.) хромированного декоративного кольца внутренней ручки левой передней двери (левая передняя дверь), снимите хромированное декоративное кольцо внутренней ручки левой передней двери (левая передняя дверь).

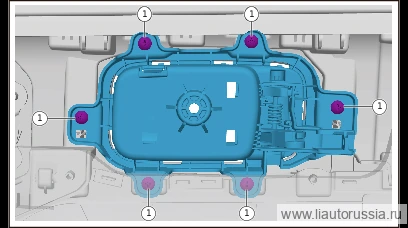

10.

    10

    Выверните крепёжный винт внутренней ручки левой передней двери в сборе (6 шт.), снимите внутреннюю ручку левой передней двери в сборе.

    🔧 крестовая отвёртка

Установка 9 шагов

1.

   1

   Установите внутреннюю ручку левой передней двери в сборе, установите крепёжный винт (6 шт.) внутренней ручки левой передней двери в сборе. Q2734213F36 Самонарезающий винт с крестообразным шлицем и полукруглой головкой Момент затяжки: 1.3±0.2 Н·м

   ⚙︎ 1.3±0.2 Н·м🔧 крестовая отвёрткаQ2734213F36

2.

   2

   Установите хромированное кольцо внутренней ручки левой передней двери (левая передняя дверь).

3.

   3

   Установите среднечастотный динамик передней двери (левый), установите крепёжные винты (4 шт.) среднечастотного динамика передней двери (левый). Q2734213F36 Самонарезающий винт с крестообразным шлицем и увеличенной полукруглой головкой. Момент затяжки: 1.3±0.2 Н·м.

   ⚙︎ 1.3±0.2 Н·м🔧 крестовая отвёрткаQ2734213F36

4.

   4

   Установите низкочастотную антенну двери (левая передняя дверь).

5.

   5

   Установите разъём жгута проводов двери (2 шт.).
6. 6

   Подсоедините тягу внутреннего открывания передней двери к внутренней ручке левой передней двери в сборе.
7. 7

   Подсоедините разъём жгута проводов низкочастотной антенны двери (1 шт.).

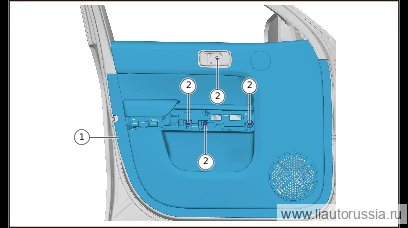

8.

   8

   Установите облицовку левой передней двери в сборе.
9. 9

   Установите крепёжные винты облицовки левой передней двери в сборе (4 шт.).Q2734816F38Саморез с большой полукруглой крестообразной головкой Момент затяжки: 1.5±0.5 Н·м

   ⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёрткаQ2734816F38

Моменты затяжки — сводка
