Компоненты щита передка — левый нижний опорный блок стойки A
Кузов · Li L7 2022–2023 · стр. 1314–1315 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль до соприкосновения с полом.
- Не перемещайте автомобиль в этот момент.
- Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
- По завершении накачки автомобиль можно перемещать по необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 6
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- Колесо в сборе (алюминиевое)
- Накладка арки левого переднего колеса в сборе
- Подкрылок левого переднего колеса в сборе
Снятие 1 шагов
-

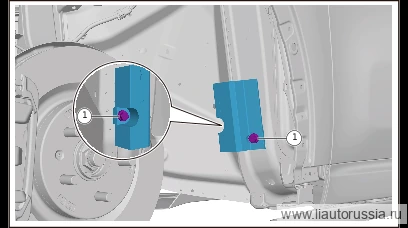

Выверните крепёжные болты левого нижнего опорного блока стойки А (2 шт.), снимите левый нижний опорный блок стойки А.
🔧 головка Внимание: X01-89186104 комбинированный болт с шестигранной фланцевой головкой и плоской шайбой является одноразовой деталью, после каждого демонтажа/монтажа необходимо заменять на новую деталь 15 ммX01-89186104одноразовая деталь
Установка 1 шагов
-
Установите левый нижний опорный блок стойки A, установите крепёжные болты левого нижнего опорного блока стойки A (2 шт.). X01-89186104 Комплект: болт с шестигранной фланцевой головкой и плоской шайбой Момент затяжки: 60±5 Н·м
⚙︎ 60±5 Н·м🔧 Головка Внимание: при установке указательная стрелка должна быть направлена вверх 15 ммX01-89186104одноразовая детальПримечание. X01-89186104 Комплект болта с шестигранной фланцевой головкой и плоской шайбой — одноразовая деталь, после каждой разборки и сборки необходимо заменять новой деталью.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите левый нижний опорный блок стойки A, установите крепёжные бо… | 60±5 Н·м |
