Компоненты правого переднего лонжерона моторного отсека — сварная передняя соединительная пластина правого крыла в сборе

Подготовительные работы 14

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Открытие и закрытие капота
4. Двери багажника на электроприводе книга владельца
5. Аккумулятор книга владельца
6. Передняя защита моторного отсека
7. Правая защита моторного отсека в сборе
8. Левая защита моторного отсека в сборе
9. переднее комбинированное звёздчато-кольцевое освещение в сборе
10. Накладка правой передней колёсной арки в сборе
11. Накладка арки левого переднего колеса в сборе
12. Подъём и опускание автомобиля
13. Демонтаж/монтаж узла переднего бампера в сборе
14. правый монтажный кронштейн переднего бампера

Снятие 2 шагов

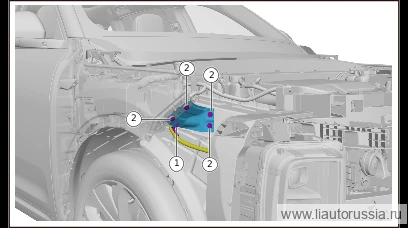

1. 1

   Отсоедините крепёжный фиксатор жгута проводов моторного отсека (1 шт.).
2. 2

   Выверните крепёжные болты сварного узла передней соединительной пластины правого крыла в сборе (4 шт.), снимите сварной узел передней соединительной пластины правого крыла в сборе.

   🔧 Головка Внимание: Q140B0616F38L комплект болта с шестигранной головкой и плоской шайбой — одноразовая деталь, после каждой разборки и сборки необходимо заменять новой деталью 10 ммодноразовая деталь

Установка 2 шагов

1.

   1

   Установите сварную переднюю соединительную пластину правого крыла в сборе, установите фиксирующие защёлки жгута проводов моторного отсека (1 шт.).
2. 2

   Установите крепёжные болты передней соединительной пластины правого крыла, сварной узел в сборе (4 шт.). Болт с шестигранной головкой и плоская шайба в сборе Q140B0616F38L Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка Примечание: болт с шестигранной головкой и плоская шайба в сборе Q140B0616F38L являются одноразовыми деталями, при каждой разборке/сборке необходимо заменять их новыми деталями 10 ммодноразовая деталь

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Калибровка кругового обзора 360°
