Компоненты левого переднего лонжерона моторного отсека — сварная передняя соединительная пластина левого крыла в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После установки опустите автомобиль, чтобы он встал на колёса.
- В этот момент не перемещайте автомобиль.
- Нажмите на экране «Выйти из режима подъёма» — система автоматически начнёт накачку, по завершении накачки автомобиль можно перемещать по необходимости.
- При демонтаже не повредите лакокрасочное покрытие.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 14
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
- Левая защита моторного отсека в сборе
- переднее комбинированное звёздчато-кольцевое освещение в сборе
- Накладка правой передней колёсной арки в сборе
- Накладка арки левого переднего колеса в сборе
- Подъём и опускание автомобиля
- Демонтаж/монтаж узла переднего бампера в сборе
- левый монтажный кронштейн переднего бампера
Снятие 1 шагов
-

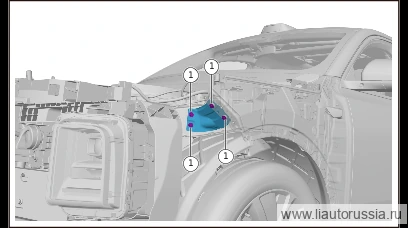

Выверните крепёжные болты передней соединительной пластины левого крыла, сварного узла в сборе (4 шт.), снимите переднюю соединительную пластину левого крыла, сварной узел в сборе.
🔧 головка Внимание: комбинированный болт с шестигранной головкой Q140B0616F38L и плоской шайбой является одноразовой деталью, после каждого демонтажа/монтажа необходимо заменять на новую деталь 10 ммодноразовая деталь
Установка 1 шагов
-
Установите сварной узел передней соединительной пластины левого крыла в сборе, установите крепёжные болты сварного узла передней соединительной пластины левого крыла в сборе (4 шт.). Q140B0616F38L Комплект: болт с шестигранной головкой и плоской шайбой Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 Головка Внимание: Q140B0616F38L комплект болта с шестигранной головкой и плоской шайбой — одноразовая деталь, после каждой разборки и сборки необходимо заменять новой деталью 10 ммодноразовая деталь
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите сварной узел передней соединительной пластины левого крыла… | 9±1 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Калибровка кругового обзора 360°
