Соединительный шланг трёхходового и четырёхходового клапанов
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- При нагреве охлаждающей жидкости образуется пар, следует избегать вдыхания этого газа.
- В случае непреднамеренного вдыхания большого количества паров охлаждающей жидкости или её проглатывания необходимо немедленно выпить чистой воды и вызвать рвоту, либо немедленно обратиться за медицинской помощью.
- Во избежание риска получения ожогов запрещается открывать крышку расширительного бачка после длительной работы автомобиля, так как кипящая жидкость и высокотемпературный пар могут причинить вред человеку; данную операцию следует выполнять только после остывания охлаждающей жидкости.
- Если система электропитания автомобиля не отключена, электровентилятор может включиться в любой момент — категорически запрещается протягивать руки в зону работы вентилятора.
- Для защиты окружающей среды охлаждающую жидкость необходимо централизованно собирать и обрабатывать, используя для сбора мерную ёмкость с делениями, для последующей утилизации или переработки.
- Запрещается сливать охлаждающую жидкость в бытовую или промышленную систему водоснабжения, соединённую с обычным источником воды.
- Компоненты системы охлаждения расположены вблизи высоковольтных компонентов, необходимо избегать попадания брызг охлаждающей жидкости на высоковольтные компоненты.
- При демонтаже фиксирующих хомутов трубок обязательно используйте клещи для хомутов, запрещается использовать другие инструменты, иначе это повредит хомут и ухудшит уплотнение.
Подготовительные работы 10
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- защитная балка шасси
- Левая передняя нижняя защита днища
- Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
Снятие 2 шагов
-

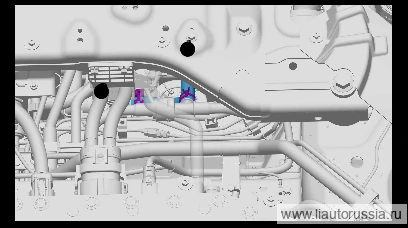

Ослабьте хомут крепления соединительного шланга трёхходового и четырёхходового клапанов, отсоедините соединительный шланг трёхходового и четырёхходового клапанов от электронного четырёхходового клапана.
-
Ослабьте хомут крепления соединительного шланга трёхходового/четырёхходового клапана, отсоедините соединительный шланг трёхходового/четырёхходового клапана от отводящего шланга контура заднего электродвигателя 3, снимите соединительный шланг трёхходового/четырёхходового клапана.
Установка 2 шагов
-
Установите соединительный шланг трёхходового/четырёхходового клапана, подсоедините соединительный шланг трёхходового/четырёхходового клапана к отводящему шлангу контура заднего электродвигателя 3, установите хомут крепления соединительного шланга трёхходового/четырёхходового клапана.
-
Подсоедините соединительный шланг трёхходового/четырёхходового клапана к электронному четырёхходовому клапану, установите хомут крепления соединительного шланга трёхходового/четырёхходового клапана.
