Подводящий шланг ОЖ заднего электродвигателя
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Компоненты системы охлаждения расположены вблизи высоковольтных компонентов — не допускайте попадания охлаждающей жидкости на высоковольтные компоненты.
- После завершения установки опустите автомобиль до соприкосновения с полом.
- Не перемещайте автомобиль в этот момент.
- Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
- По завершении накачки автомобиль можно перемещать по необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 7
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- Нижняя защита переднего бампера в сборе
- Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
- шумоизоляционный мат заднего приводного электродвигателя
Снятие 4 шагов
-
Отсоедините крепёжный фиксатор (1 шт.) жгута проводов заднего электродвигателя в сборе.
-

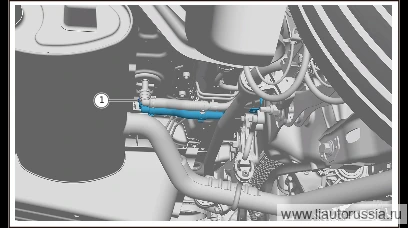

Выверните крепёжный болт (1 шт.) подводящего шланга ОЖ заднего электродвигателя.
🔧 Головка 10 мм -

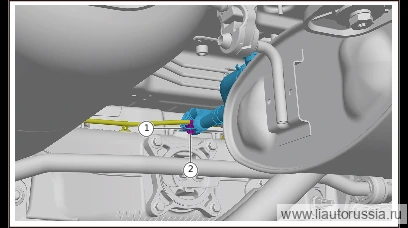

Извлеките стопорную пружину крепления подводящего шланга заднего электродвигателя, отсоедините подводящий шланг заднего электродвигателя от заднего участка подузла трубопровода заднего электродвигателя в сборе.
Примечание. Обязательно дождитесь остывания охлаждающей жидкости в трубопроводе перед демонтажем во избежание ожога горячей жидкостью! -

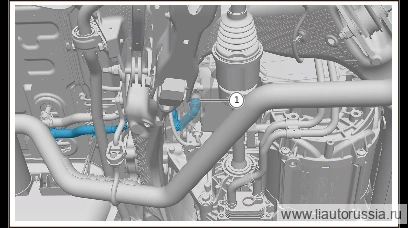

Извлеките стопорную пружину крепления подводящего шланга заднего электродвигателя, отсоедините подводящий шланг заднего электродвигателя от контроллера заднего приводного электродвигателя, снимите подводящий шланг заднего электродвигателя.
Примечание. Обязательно дождитесь остывания охлаждающей жидкости в трубопроводе перед демонтажем во избежание ожога горячей жидкостью!
Установка 4 шагов
-
Установите подводящий шланг заднего электродвигателя, подсоедините подводящий шланг заднего электродвигателя к контроллеру заднего приводного электродвигателя, установите стопорную пружину крепления подводящего шланга заднего электродвигателя.
-
Подсоедините подводящий шланг заднего электродвигателя к заднему участку подузла трубопровода заднего электродвигателя в сборе, установите стопорную пружину крепления подводящего шланга заднего электродвигателя.
-
Установите фиксирующую клипсу жгута проводов заднего электродвигателя в сборе (1 шт.).
-
Установите крепёжный болт подводящего шланга заднего электродвигателя (1 шт.). Q1860616F70 Болт с шестигранной головкой и фланцем Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 Торцевая головка 10 ммQ1860616F70
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите крепёжный болт подводящего шланга заднего электродвигателя… | 9±1 Н·м |
