Отводящий шланг ОЖ теплообменника (батарея)
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- При нагревании охлаждающей жидкости образуется пар, следует избегать вдыхания подобных испарений.
- При случайном вдыхании большого количества паров охлаждающей жидкости или её попадании внутрь организма необходимо немедленно выпить чистой воды и вызвать рвоту либо незамедлительно обратиться к врачу.
- Во избежание ожогов запрещается снимать крышку расширительного бачка до остывания приводного электродвигателя.
- Если снять крышку расширительного бачка до остывания приводного электродвигателя и радиатора, система охлаждения выбросит раскалённую жидкость и пар под высоким давлением.
- Если система электропитания автомобиля не отключена, электровентилятор может включиться в любой момент, категорически запрещается протягивать руку в зону вращения вентилятора.
- Для защиты окружающей среды охлаждающую жидкость необходимо централизованно собирать и обрабатывать, используя для сбора мерную ёмкость с делениями, для последующей утилизации или переработки.
- Запрещается сливать охлаждающую жидкость в бытовую или промышленную систему водоснабжения, соединённую с обычным источником воды.
- Компоненты системы охлаждения расположены вблизи высоковольтных компонентов, необходимо избегать попадания брызг охлаждающей жидкости на высоковольтные компоненты.
- При демонтаже фиксирующих хомутов трубок обязательно используйте клещи для хомутов, запрещается использовать другие инструменты, иначе это повредит хомут и ухудшит уплотнение.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 10
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- Аккумулятор книга владельца
- Открытие и закрытие капота
- Передняя защита моторного отсека
- Воздушный фильтр в сборе
- Декоративный кожух двигателя в сборе
- Верхний узел второй защитной стенки в сборе
- Кузов, передние компоненты — Передняя соединительная поперечина стаканов амортизаторов
- Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
Снятие 2 шагов
-

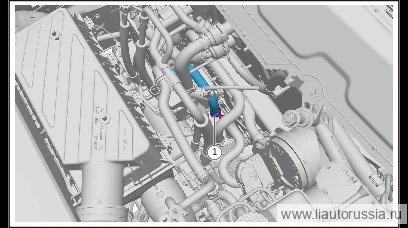

Ослабьте хомут крепления (1 шт.) отводящего шланга ОЖ теплообменника (батарея), отсоедините отводящий шланг ОЖ теплообменника (батарея) от теплообменника.
Примечание. Обязательно дождитесь остывания охлаждающей жидкости в трубопроводе перед демонтажем во избежание получения ожогов! -

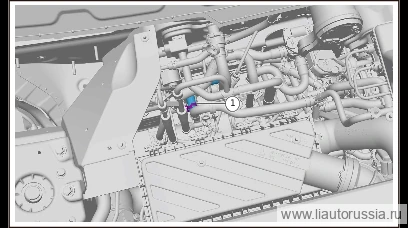

Ослабьте хомут крепления (1 шт.) отводящего шланга ОЖ теплообменника (батарея), отсоедините отводящий шланг ОЖ теплообменника (батарея) от чиллера в сборе.
Примечание. Обязательно дождитесь остывания охлаждающей жидкости в трубопроводе перед демонтажем во избежание получения ожогов!
Установка 2 шагов
-
Подсоедините отводящий шланг ОЖ теплообменника (батарея) к чиллеру в сборе, установите хомут крепления (1 шт.) отводящего шланга ОЖ теплообменника (батарея).
-
Подсоедините отводящий шланг ОЖ теплообменника (батарея) к теплообменнику, установите хомут крепления (1 шт.) отводящего шланга ОЖ теплообменника (батарея).
