Отводящий шланг ОЖ блока аккумуляторной батареи 2
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- При нагревании охлаждающей жидкости образуется пар, следует избегать вдыхания подобных испарений.
- При случайном вдыхании большого количества паров охлаждающей жидкости или её попадании внутрь организма необходимо немедленно выпить чистой воды и вызвать рвоту либо незамедлительно обратиться к врачу.
- Во избежание ожогов запрещается снимать крышку расширительного бачка до остывания приводного электродвигателя.
- Если снять крышку расширительного бачка до остывания приводного электродвигателя и радиатора, система охлаждения выбросит раскалённую жидкость и пар под высоким давлением.
- Если система электропитания автомобиля не отключена, электровентилятор может включиться в любой момент, категорически запрещается протягивать руку в зону вращения вентилятора.
- Для защиты окружающей среды охлаждающую жидкость необходимо централизованно собирать и обрабатывать, используя для сбора мерную ёмкость с делениями, для последующей утилизации или переработки.
- Запрещается сливать охлаждающую жидкость в бытовую или промышленную систему водоснабжения, соединённую с обычным источником воды.
- Компоненты системы охлаждения расположены вблизи высоковольтных компонентов, необходимо избегать попадания брызг охлаждающей жидкости на высоковольтные компоненты.
- При демонтаже фиксирующих хомутов трубок обязательно используйте клещи для хомутов, запрещается использовать другие инструменты, иначе это повредит хомут и ухудшит уплотнение.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 10
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Высоковольтная система книга владельца
- Открытие и закрытие капота
- защитная балка шасси
- Левая передняя нижняя защита днища
- Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
Снятие 4 шагов
-

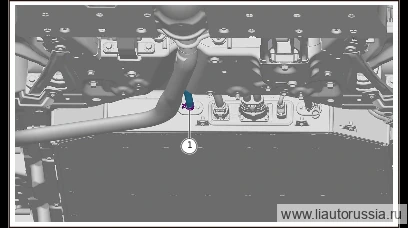

Ослабьте фиксирующий хомут (1 шт.) отводящего шланга ОЖ блока аккумуляторной батареи 2, отсоедините отводящий шланг ОЖ блока аккумуляторной батареи 2 от блока тяговой аккумуляторной батареи в сборе.
Примечание. Обязательно дождитесь остывания охлаждающей жидкости в магистрали перед демонтажем во избежание ожогов! -

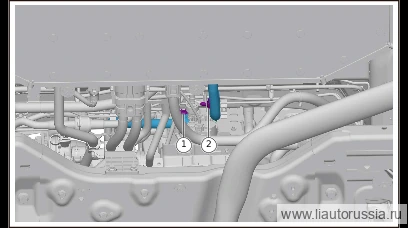

Выверните крепёжную гайку (1 шт.) отводящего шланга ОЖ блока аккумуляторной батареи 2.
🔧 головка 10 мм -
Отсоедините фиксирующий зажим (1 шт.) отводящего шланга ОЖ блока аккумуляторной батареи 2.
-

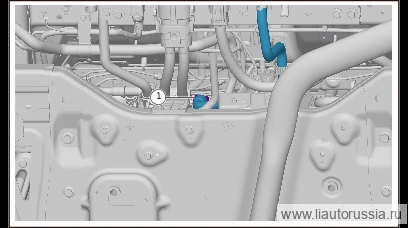

Ослабьте хомут крепления (1 шт.) отводящего шланга ОЖ аккумуляторной батареи 2, отсоедините отводящий шланг ОЖ аккумуляторной батареи 2 от электронного четырёхходового клапана, снимите отводящий шланг ОЖ аккумуляторной батареи 2.
Примечание. Обязательно дождитесь остывания охлаждающей жидкости в трубопроводе перед демонтажем во избежание получения ожогов!
Установка 6 шагов
-
Установите отводящий шланг ОЖ аккумуляторной батареи 2, подсоедините отводящий шланг ОЖ аккумуляторной батареи 2 к электронному четырёхходовому клапану, установите хомут крепления (1 шт.) отводящего шланга ОЖ аккумуляторной батареи 2.
-
Установите крепёжную гайку (1 шт.) отводящего шланга ОЖ аккумуляторной батареи 2. M01-89320206 Комбинированный узел: шестигранная фланцевая гайка и плоская шайба Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 Головка 10 ммM01-89320206 -
Установите фиксатор крепления (1 шт.) отводящего шланга ОЖ аккумуляторной батареи 2.
-
Подсоедините отводящий шланг ОЖ аккумуляторной батареи 2 к тяговой аккумуляторной батарее в сборе, установите хомут крепления (1 шт.) отводящего шланга ОЖ аккумуляторной батареи 2.
-
Перед установкой отводящего шланга ОЖ аккумуляторной батареи 2 проверьте его внешний вид на отсутствие повреждений и трещин, в противном случае замените.
-
Проверьте и убедитесь, что отводящий шланг ОЖ аккумуляторной батареи 2 установлен на место. 3 . Проверка системы охлаждения на герметичность.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите крепёжную гайку (1 шт.) отводящего шланга ОЖ аккумуляторной… | 9±1 Н·м |
