Компоненты корпуса переднего HVAC-Теплоизоляционный поролон

Блок HVAC (отопление, вентиляция, кондиционирование) · Li L7 2022–2023 · стр. 984–985 оригинала
3 шагов снятия3 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Компоненты корпуса переднего HVAC-Теплоизоляционный поролон

Подготовительные работы 18

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Регулировка положения переднего пассажирского сиденья в сборе
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  7. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  8. Сиденье водителя в сборе, деталь — левый кожух заднего конца направляющей сиденья водителя
  9. Узлы сиденья водителя в сборе — крышка правой стороны заднего конца направляющей водительского сиденья
  10. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
  11. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  12. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  13. правый кожух заднего торца направляющей (переднее пассажирское)
  14. крышка заднего торца направляющей, левая сторона
  15. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  16. левая нижняя облицовочная панель центральной консоли в сборе
  17. Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
  18. Медиацентр HMI

Снятие 3 шагов

  1. Выверните крепёжный винт теплоизоляционного поролона (1 шт.).

    🔧 шлицевая отвёртка

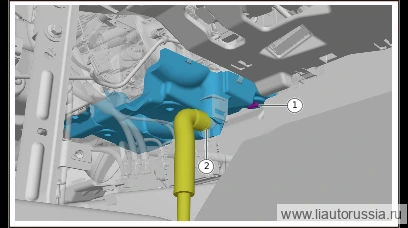

  2. Отсоедините дренажную трубку.

  3. Шаг 3

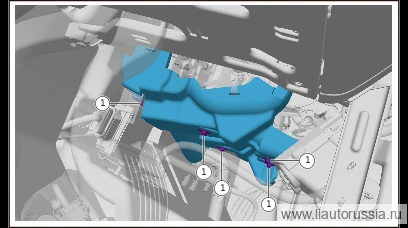

    Выверните крепёжный винт теплоизоляционного поролона (5 шт.), снимите теплоизоляционный поролон.

    🔧 шлицевая отвёртка

Установка 3 шагов

  1. Шаг 1

    Установите теплоизоляционный поролон, установите крепёжный винт теплоизоляционного поролона (5 шт.).

    🔧 шлицевая отвёртка
  2. Шаг 2

    Установите крепёжный винт теплоизоляционного поролона (1 шт.).

    🔧 шлицевая отвёртка

  3. Подсоедините дренажную трубку.
