Правая облицовочная накладка панели приборов в сборе.
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.

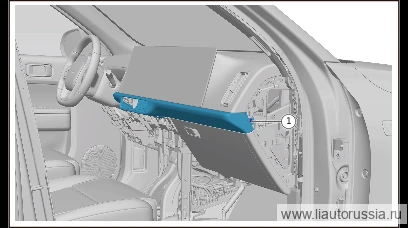

Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 10
- Двери автомобиля книга владельца
- Переместите сиденье водителя в сборе назад до упора
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- левая боковая крышка панели приборов
- нижняя левая защитная панель в сборе
- центральный дефлектор в сборе
- центральная нижняя защитная панель в сборе
Снятие 2 шагов
-

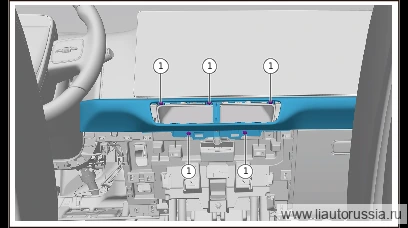

Выверните крепёжный винт (5 шт.) правой облицовки-накладки панели приборов в сборе.
🔧 крестовая отвёртка -
Отсоедините правую облицовочную накладку панели приборов в сборе от точки крепления (1 шт.) блока панели приборов в сборе, используя пластиковую лопатку, равномерно и постепенно, синхронно, подденьте и снимите правую облицовочную накладку панели приборов в сборе.
Установка 2 шагов
-
Установите правую облицовочную накладку панели приборов в сборе, зафиксируйте её защёлкиванием в точках крепления корпуса панели приборов в сборе (1 шт.).
-
Установите крепёжный винт (5 шт.) правой накладной облицовки панели приборов в сборе. Q2734216F38Крестообразный саморез с цилиндрической головкой Момент затяжки: 1,5±0.5 Н·м
⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёрткаQ2734216F38
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите крепёжный винт (5 шт.) правой накладной облицовки панели пр… | 1.5±0.5 Н·м |
