Жгут проводов датчика скорости вращения левого переднего колеса в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль, чтобы он встал на землю, следя за тем, чтобы в этот момент автомобиль не перемещался.
- Нажмите на экране «Выйти из режима подъёмника» — система автоматически начнёт накачку.
- После завершения накачки автомобиль можно перемещать по мере необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 8
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Колесо в сборе (алюминиевое)
- Накладка арки левого переднего колеса в сборе
- Подкрылок левого переднего колеса в сборе
Снятие 8 шагов
-

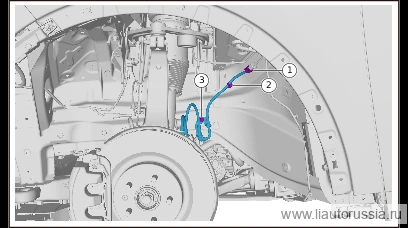

Отсоедините разъём жгута проводов датчика скорости вращения левого переднего колеса в сборе (1 шт.).
-
Отсоедините фиксирующую защёлку жгута проводов датчика скорости вращения левого переднего колеса в сборе (1 шт.).
-
Выверните крепёжный(е) болт(ы) жгута проводов датчика скорости вращения левого переднего колеса в сборе (шт.).
🔧 головка 13 мм -

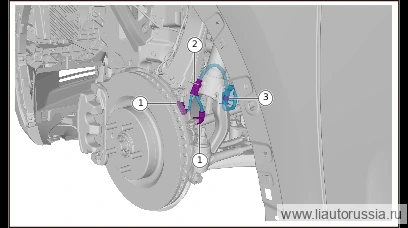

Отсоедините разъём жгута проводов датчика скорости вращения левого переднего колеса в сборе (2 шт.).
-
Расстыкуйте соединение жгута проводов датчика скорости вращения левого переднего колеса в сборе с кронштейном тормозного шланга левого переднего колеса — конец со стороны поворотного кулака.
-
Выверните крепёжный болт жгута проводов датчика скорости вращения левого переднего колеса в сборе (1 шт.).
🔧 торцовая головка 13 мм -

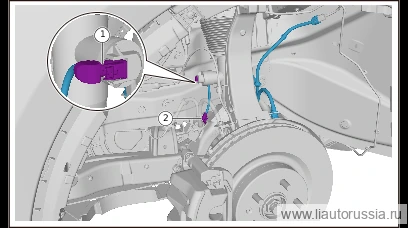

Отсоедините разъём жгута проводов датчика скорости вращения левого переднего колеса в сборе (1 шт.).
-
Отсоедините соединение жгута проводов датчика скорости вращения левого переднего колеса в сборе с кронштейном тормозного шланга левого переднего — со стороны амортизатора, снимите жгут проводов датчика скорости вращения левого переднего колеса в сборе.
Установка 8 шагов
-
Установите жгут проводов датчика скорости вращения левого переднего колеса в сборе, подсоедините разъём жгута проводов датчика скорости вращения левого переднего колеса в сборе (1 шт.).
-
Подсоедините жгут проводов датчика скорости вращения левого переднего колеса в сборе к кронштейну тормозного шланга левого переднего колеса — конец со стороны амортизатора.
-
Подсоедините разъём жгута проводов датчика скорости вращения левого переднего колеса в сборе (2 шт.).
-
Подсоедините жгут проводов датчика скорости вращения левого переднего колеса в сборе к кронштейну тормозного шланга левого переднего — со стороны поворотного кулака.
-
Установите крепёжный болт жгута проводов датчика скорости вращения левого переднего колеса в сборе (1 шт.). Q1860816F61 болт с шестигранной фланцевой головкой Момент затяжки: 23±2 Н·м Использовать
⚙︎ 23±2 Н·м🔧 головка 13 ммQ1860816F61 -
Подсоедините разъём жгута проводов датчика скорости вращения левого переднего колеса в сборе (1 шт.).
-
Установите фиксирующую защёлку жгута проводов датчика скорости вращения левого переднего колеса в сборе (1 шт.).
-
Установите крепёжный(е) болт(ы) жгута проводов датчика скорости вращения левого переднего колеса в сборе (шт.). Q1860816F61 Болт с шестигранной фланцевой головкой Момент затяжки: 23±2 Н·м
⚙︎ 23±2 Н·м🔧 головка 13 ммQ1860816F61
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите крепёжный болт жгута проводов датчика скорости вращения лев… | 23±2 Н·м |
| Установите крепёжный(е) болт(ы) жгута проводов датчика скорости вращен… | 23±2 Н·м |
