Жгут положительного провода DC-DC
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- В процессе снятия и установки высоковольтных компонентов лицо, имеющее удостоверение электрика IC-карты низкого напряжения, обязано работать в высоковольтных изолирующих перчатках, а также обеспечить собственную изоляционную защиту; запрещается иметь при себе металлические предметы.
- Перед проведением ремонта и снятия/установки высоковольтных электрических компонентов необходимо выполнить процедуру отключения высокого напряжения.
- В процессе отключения высокого напряжения, снятия напряжения и проверки отсутствия напряжения лицо, имеющее удостоверение электрика IC-карты низкого напряжения, обязано работать в высоковольтных изолирующих перчатках, а также обеспечить собственную изоляционную защиту; запрещается иметь при себе металлические предметы.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 12
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Шторка багажного отделения в сборе
- Крышка багажника в сборе
- Защитная крышка багажника
- Ящик для инструмента в багажнике
- Аккумулятор книга владельца
- Высоковольтная система книга владельца
- Корпус кронштейна панели багажного отделения
- Сабвуфер
- верхняя крышка заднего электрощитка
Снятие 6 шагов
-

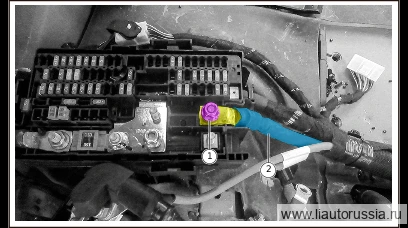

Выверните крепёжный болт жгута проводов положительной клеммы DC-DC (1 шт.).
🔧 Головка Внимание: Q1840616F70 Болт с шестигранной фланцевой головкой — деталь одноразового использования, при каждой разборке/сборке необходимо заменять на новую 8 ммQ1840616F70одноразовая деталь -

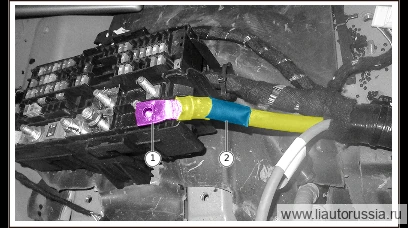

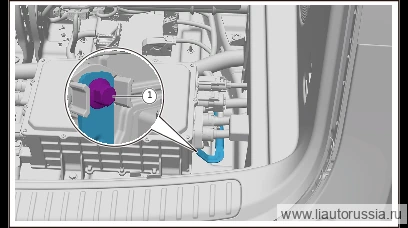

Выверните крепёжную гайку (1 шт.) жгута положительного провода DC-DC.
🔧 головка 13 мм -

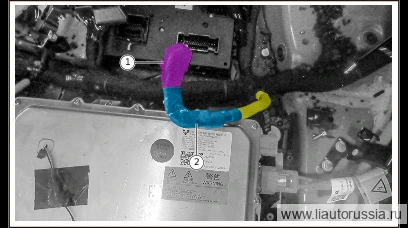

Обрежьте жгут положительного провода DC-DC.
-
Оберните жгутом проводов положительного полюса DC-DC.
-
Обрежьте жгут положительного провода DC-DC.
-
Оберните жгутом проводов положительного полюса DC-DC.
Установка 3 шагов
-

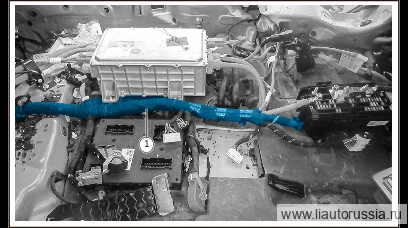

Обмотайте жгут проводов положительной клеммы DC-DC тканевой изолентой вокруг жгута проводов панели приборов в сборе.
-
Установите крепёжную гайку (1 шт.) жгута положительного провода DC-DC.
🔧 головка 13 мм -
Установите крепёжный болт жгута положительного провода DC-DC (1 шт.). Q1840616F70 болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка Примечание: Q1840616F70 болт с шестигранной фланцевой головкой является деталью одноразового использования, при каждой разборке/сборке необходимо заменять новой деталью 8 ммQ1840616F70одноразовая деталь
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите крепёжный болт жгута положительного провода DC-DC (1 шт.).… | 9±1 Н·м |
