Выключатель регулировки рулевого колеса в сборе

Подготовительные работы 8

1. Двери багажника на электроприводе книга владельца
2. Крышка багажника в сборе
3. Крышка смотрового люка аккумуляторной батареи
4. Аккумулятор книга владельца
5. Двери автомобиля книга владельца
6. левый нижний ящик для хранения панели приборов в сборе
7. левая нижняя защитная панель панели приборов.
8. верхний кожух рулевой колонки в сборе

Снятие 3 шагов

1.

   1

   Выверните крепёжные винты нижнего кожуха рулевой колонки в сборе (3 шт.), снимите нижний кожух рулевой колонки в сборе.

   🔧 крестовая отвёртка

2.

   2

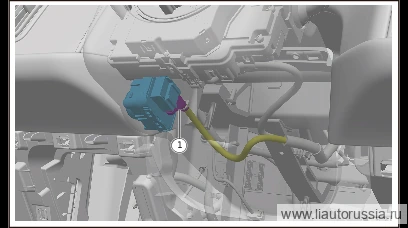

   Отсоедините разъём(1 шт.) жгута проводов блока выключателя регулировки рулевого колеса в сборе, снимите нижний защитный кожух рулевой колонки в сборе.

3.

   3

   Отсоедините крепёжный фиксатор выключателя регулировки рулевого колеса в сборе (4 шт.), снимите выключатель регулировки рулевого колеса в сборе.

Установка 3 шагов

1.

   1

   Установите выключатель регулировки рулевого колеса в сборе, убедитесь, что фиксирующая защёлка (4 шт.) установлена в правильное положение.

2.

   2

   Установите нижний кожух рулевой колонки в сборе, подсоедините разъём жгута проводов выключателя регулировки рулевого колеса в сборе (1 шт.).

3.

   3

   Установите нижний кожух рулевой колонки в сборе, установите крепёжный винт (3 шт.) нижнего кожуха рулевой колонки в сборе. Q2734216F38 самонарезающий винт с крестообразным шлицем и цилиндрической головкой Момент затяжки: 1,5±0.5 Н·м

   ⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёрткаQ2734216F38
