Корпус розетки питания 220V

Подготовительные работы 35

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Регулировка положения переднего пассажирского сиденья в сборе
4. Двери багажника на электроприводе книга владельца
5. Аккумулятор книга владельца
6. Защитная крышка багажника
7. Ящик для инструмента в багажнике
8. Открытие и закрытие капота
9. Высоковольтная система книга владельца
10. Коврик салона, второй ряд
11. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
12. Складывание и поднятие спинки сиденья второго ряда
13. Подушка сиденья второго ряда в сборе — левое боковое крыло второго ряда в сборе
14. Подушка сиденья второго ряда в сборе — правое боковое крыло второго ряда в сборе
15. средняя облицовка правой стойки B в сборе
16. Компоненты обивки левой боковины кузова — средняя облицовка левой стойки B в сборе
17. Компоненты обивки правой боковины кузова — облицовка правого порога в сборе
18. облицовка левого порога в сборе
19. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
20. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
21. Сиденье водителя в сборе, деталь — левый кожух заднего конца направляющей сиденья водителя
22. Узлы сиденья водителя в сборе — крышка правой стороны заднего конца направляющей водительского сиденья
23. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
24. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
25. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
26. крышка заднего торца направляющей, левая сторона
27. правый кожух заднего торца направляющей (переднее пассажирское)
28. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
29. левая нижняя облицовочная панель центральной консоли в сборе
30. Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
31. корпус центральной консоли в сборе
32. Правая решётка обдува ног второго ряда.
33. Решётка обдува ног второго ряда слева
34. Ковровое покрытие второго ряда в сборе
35. Панель розетки питания 220V

Снятие 5 шагов

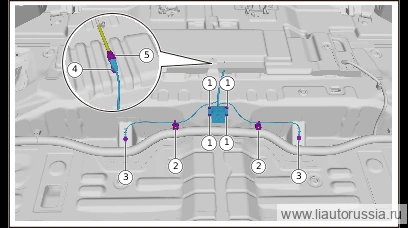

1.

   1

   Приподнимите шумоизоляционный мат сиденья второго ряда до положения, позволяющего отсоединить разъём, отсоедините разъём жгута проводов корпуса розетки питания 220V (1 шт.).
2. 2

   Отсоедините фиксирующий фиксатор жгута проводов корпуса розетки источника питания 220В (1 шт.).
3. 3

   Выверните крепёжный болт (2 шт.) жгута провода массы корпуса розетки 220В.

   🔧 головка 10 мм

4.

   4

   Отсоедините фиксирующий фиксатор жгута проводов корпуса розетки источника питания 220В (2 шт.).
5. 5

   Выверните крепёжные винты блока розетки 220В (4 шт.).

   🔧 крестовая отвёртка

Установка 4 шагов

1.

   1

   Установите корпус розетки питания 220V, установите крепёжный винт корпуса розетки питания 220V (4 шт.). Q220B4816F36 комбинация винта самонарезающего с полукруглой головкой и крестообразным шлицем и плоской шайбы Момент затяжки: 1.5±0.5 Н·м

   ⚙︎ 1.5±0.5 Н·м🔧 крестообразная отвёртка
2. 2

   Установите фиксирующий фиксатор жгута проводов корпуса розетки источника питания 220В (2 шт.).

3.

   3

   Установите крепёжный болт (2 шт.) жгута провода массы корпуса розетки 220В. M01-89146616 комплект: болт с шестигранной головкой, пружинная шайба и плоская шайба Момент затяжки: 9±1 Н·м Приподнимите шумоизоляционный мат сиденья второго ряда до положения разъёма, установите фиксатор (1 шт.) жгута провода корпуса розетки 220В.

   ⚙︎ 9±1 Н·м🔧 головка 4 10 ммM01-89146616
4. 4

   Подсоедините разъём жгута проводов блока розетки 220В (1 шт.).

Моменты затяжки — сводка
