Правый воздухоотводящий щиток интеркулера в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль до соприкосновения с полом.
- Не перемещайте автомобиль в этот момент.
- Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
- По завершении накачки автомобиль можно перемещать по необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 13
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
- Левая защита моторного отсека в сборе
- переднее комбинированное звёздчато-кольцевое освещение в сборе
- Подъём и опускание автомобиля
- Накладка правой передней колёсной арки в сборе
- Накладка арки левого переднего колеса в сборе
- Демонтаж/монтаж узла переднего бампера в сборе
Снятие 3 шагов
-

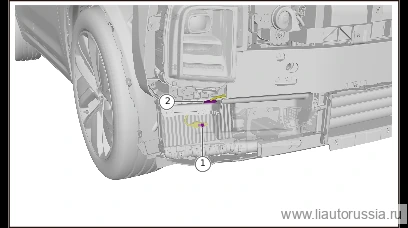

Расстыкуйте фиксатор(1 шт.) датчика температуры наружного воздуха в сборе.
-
Отсоедините резиновый чехол жгута проводов моторного отсека в сборе (1 шт.), отсоедините жгут проводов моторного отсека в сборе.
-
Выверните крепёжные болты правого воздухоотводящего щитка интеркулера в сборе (3 шт.), снимите правый воздухоотводящий щиток интеркулера в сборе.
🔧 головка 10 мм
Установка 3 шагов
-
Установите правый дефлектор воздуха интеркулера в сборе, установите крепёжные болты правого дефлектора воздуха интеркулера в сборе (3 шт.). Q1860612F71 Болт с шестигранной фланцевой головкой Момент затяжки: 3±1 Н·м
⚙︎ 3±1 Н·м🔧 головка 10 ммQ1860612F71 -
Установите жгут проводов моторного отсека в сборе, установите фиксатор(1 шт.) датчика температуры наружного воздуха в сборе.
-
Установите резиновый чехол жгута проводов моторного отсека в сборе (1 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите правый дефлектор воздуха интеркулера в сборе, установите кр… | 3±1 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Калибровка кругового обзора 360°
