Левая подножка с электроприводом в сборе

Боковые подножки · Li L7 2022–2023 · стр. 3019–3020 оригинала
3 шагов снятия3 шагов установки 1 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

Для подъёма автомобиля используйте ножничный подъёмник большой грузоподъёмности.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Левая подножка с электроприводом в сборе

Подготовительные работы 9

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Двери багажника на электроприводе книга владельца
  4. Аккумулятор книга владельца
  5. Подъём и опускание автомобиля
  6. защитная балка шасси
  7. Левая передняя нижняя защита днища
  8. Левая нижняя защита днища
  9. Защита топливного бака

Снятие 3 шагов

  1. Шаг 1

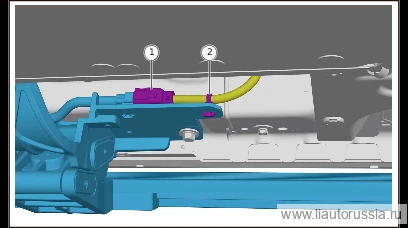

    Отсоедините разъём жгута проводов электродвигателя левой электрической подножки (1 шт.).

  2. Отсоедините крепёжные защёлки жгута проводов левой электрической подножки в сборе (1 шт.).

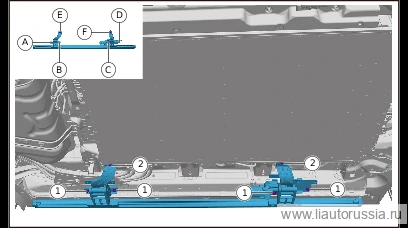

  3. В алфавитном порядке последовательно выверните крепёжные болты левой подножки с электроприводом в сборе (4 шт.). 2 . В алфавитном порядке последовательно выверните крепёжные болты левой подножки с электроприводом в сборе (2 шт.), снимите левую подножку с электроприводом в сборе. Используемый инструмент: 13 мм головка

    🔧 головка Внимание: X01-89185835 комплект шестигранного фланцевого болта и плоской шайбы является одноразовой деталью, при каждом демонтаже/монтаже необходимо устанавливать новую деталь 13 ммX01-89185835X01-89185009одноразовая деталь
    Примечание
    • Демонтаж левой подножки с электроприводом в сборе должен выполняться двумя специалистами по ремонту совместно.
    • X01-89185009 комплект шестигранного фланцевого болта и плоской шайбы является одноразовой деталью, при каждом демонтаже/монтаже необходимо устанавливать новую деталь.

Установка 3 шагов

  1. Шаг 1

    Установите электроподножку в сборе (левую), в алфавитном порядке последовательно установите крепёжные болты электроподножки в сборе (левой) (4 шт.). X01-89185835 комплект болта с шестигранной фланцевой головкой и плоской шайбой Момент затяжки: 30±3 Н·м 2. В алфавитном порядке последовательно установите крепёжные болты электроподножки в сборе (левой) (2 шт.). X01-89185009 комплект болта с шестигранной фланцевой головкой и плоской шайбой Момент затяжки: 65±5 Н·м Используемый инструмент: 13 мм торцевая головка

    ⚙︎ 30±3 Н·м⚙︎ 65±5 Н·м🔧 торцевая головка Примечание: X01-89185835 комплект болта с шестигранной фланцевой головкой и плоской шайбой является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять на новую деталь 13 ммX01-89185835X01-89185009одноразовая деталь
    Примечание
    • Установку электроподножки в сборе (левой) должны выполнять совместно два специалиста по ремонту.
    • X01-89185009 комплект болта с шестигранной фланцевой головкой и плоской шайбой является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять на новую деталь.
  2. Шаг 2

    Установите фиксаторы жгута проводов левой электрической подножки в сборе (1 шт.).

  3. Подсоедините разъём жгута проводов электродвигателя левой электрической подножки (1 шт.).

Моменты затяжки — сводка

ОперацияМомент
Установите электроподножку в сборе (левую), в алфавитном порядке после…30±3 Н·м

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
