Заправочная труба в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- В процессе демонтажа и монтажа запрещены любые источники открытого огня поблизости.
- Топливо обладает высокой летучестью, вдыхание избыточного количества паров топлива может вызвать головокружение, потемнение в глазах, тошноту и даже потерю сознания, поэтому необходимо обеспечить хорошую вентиляцию на месте ремонта.
- Наденьте маслостойкие перчатки и защитные очки, по возможности избегайте попадания топлива на кожу.
- Перед демонтажем топливных трубопроводов необходимо слить топливо из топливного бака.
- При демонтаже топливоподающей трубки оберните её чистой ветошью для впитывания вытекающего топлива и снижения риска возгорания.
- Перед началом работ с топливной системой в непосредственной близости должны быть подготовлены средства пожаротушения.
- Категорически запрещается чрезмерно перегибать топливные трубопроводы.
- После отсоединения топливного трубопровода необходимо загерметизировать его соединительные разъёмы во избежание попадания посторонних предметов в топливную систему, что может привести к засорению топливных трубопроводов, нарушению работы компонентов топливной системы или даже их повреждению.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 7
- Двери автомобиля книга владельца
- Процедура сброса давления топлива
- крышка заливной горловины
- Подъём и опускание автомобиля
- Колесо в сборе
- Левая задняя колёсная арка
- Защита топливного бака
Снятие 4 шагов
-

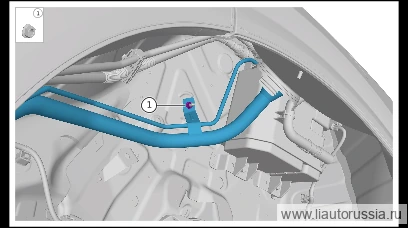

Выверните крепёжные гайки заливной горловины в сборе (1 шт.).
🔧 мм, торцевая головка 10 -

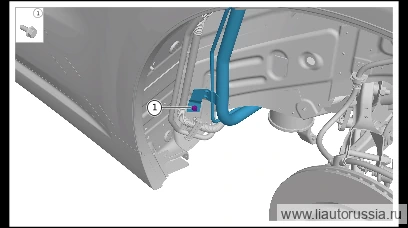

Выверните крепёжные болты заливной трубы в сборе (1 шт.).
🔧 головка 10 мм -
С помощью клещей для быстроразъёмных соединений разблокируйте соединение вентиляционной трубки заливной горловины в сборе, отсоедините топливный бак в сборе от заливной трубы в сборе.
-

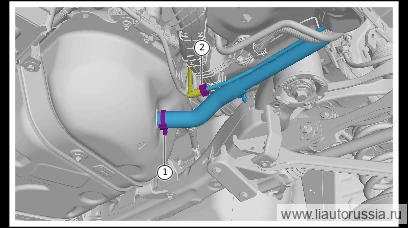

Ослабьте крепёжный червячный хомут шланга типа A, отсоедините заливную горловину в сборе от топливного бака в сборе.
🔧 мм, торцевая головка 7
Установка 4 шагов
-
Соедините заливную трубу в сборе с топливным баком в сборе, установите крепёжный хомут шлангового соединения червячного типа A.
🔧 головка 7 мм -
Подсоедините топливный бак в сборе к заливной горловине в сборе.
-
Установите крепёжные гайки заливной трубы в сборе (1 шт.). Q1860616F70 болт с шестигранной фланцевой головкой Момент: 23±2 Н·м
⚙︎ 23±2 Н·м🔧 головка 10 ммQ1860616F70 -
Вверните крепёжные гайки заливной трубы в сборе (1 шт.). Q32006F61 шестигранная фланцевая гайка Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 торцевая головка 10 мм
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите крепёжные гайки заливной трубы в сборе (1 шт.). Q1860616F70… | 23±2 Н·м |
| Вверните крепёжные гайки заливной трубы в сборе (1 шт.). Q32006F61 шес… | 9±1 Н·м |
