Вентиляционная трубка топливного бака II

Система подачи топлива · Li L6 2024 · стр. 765–766 оригинала
4 шагов снятия3 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

⚠ Предупреждения

Примечания

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Вентиляционная трубка топливного бака II

Подготовительные работы 6

  1. Двери автомобиля книга владельца
  2. Процедура сброса давления топлива
  3. Подъём и опускание автомобиля
  4. Защита топливного бака
  5. Колесо в сборе
  6. Левая задняя колёсная арка

Снятие 4 шагов

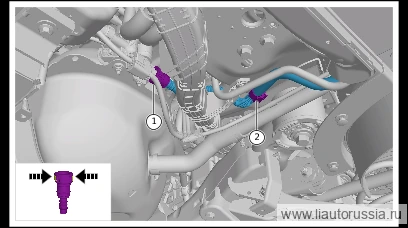

  1. Шаг 1

    С помощью клещей для быстроразъёмных соединений разблокируйте соединение вентиляционной трубки топливного бака I, отсоедините вентиляционную трубку топливного бака I от вентиляционной трубки топливного бака II.

  2. Отсоедините фиксирующую защёлку (1 шт.) вентиляционной трубки топливного бака II.

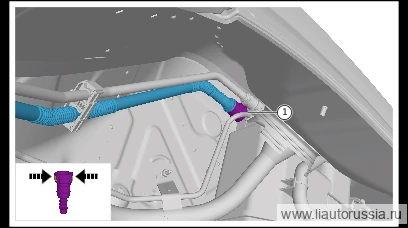

  3. Шаг 3

    С помощью клещей для быстроразъёмных соединений разблокируйте разъём вентиляционной трубки топливного бака II, отсоедините вентиляционную трубку топливного бака II от адсорбера в сборе.

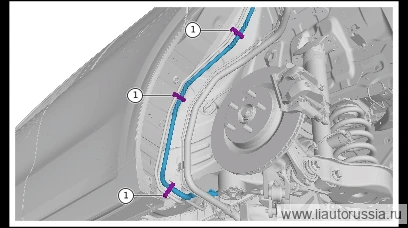

  4. Шаг 4

    Отсоедините фиксирующую защёлку вентиляционной трубки топливного бака II (3 шт.), снимите вентиляционную трубку топливного бака II.

Установка 3 шагов

  1. Шаг 1

    Установите вентиляционную трубку топливного бака II, установите фиксирующий зажим вентиляционной трубки топливного бака II (3 шт.).

  2. Шаг 2

    В направлении, указанном стрелкой, соедините вентиляционную трубку топливного бака II с адсорбером в сборе.

    Примечание
    • При соединении вентиляционной трубки топливного бака II с адсорбером в сборе запрещается отклоняться от направления, указанного стрелкой, во избежание смещения уплотнительного кольца.
    • Соедините вентиляционную трубку топливного бака II с адсорбером в сборе до упора, до щелчка.
  3. Шаг 3

    Установите крепёжную защёлку вентиляционной трубки топливного бака II (1 шт.). 2. Соедините в направлении, указанном стрелкой, вентиляционную трубку топливного бака I с вентиляционной трубкой топливного бака II.

    Примечание
    • При соединении вентиляционной трубки топливного бака I с вентиляционной трубкой топливного бака II запрещается отклоняться от направления, указанного стрелкой, во избежание смещения уплотнительного кольца.
    • Соедините вентиляционную трубку топливного бака I с вентиляционной трубкой топливного бака II до упора, при этом должен раздаться щелчок.
