Трубка продувки угольного адсорбера в сборе I
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- В процессе демонтажа и монтажа запрещены любые источники открытого огня поблизости.
- Топливо обладает высокой летучестью, вдыхание избыточного количества паров топлива может вызвать головокружение, потемнение в глазах, тошноту и даже потерю сознания, поэтому необходимо обеспечить хорошую вентиляцию на месте ремонта.
- Наденьте маслостойкие перчатки и защитные очки, по возможности избегайте попадания топлива на кожу.
- Перед выполнением работ на топливной системе на близком расстоянии должны быть подготовлены средства пожаротушения.
- Категорически запрещается чрезмерно перегибать топливные трубопроводы.
- После отсоединения топливного трубопровода необходимо загерметизировать его соединительные штуцеры, чтобы предотвратить попадание посторонних предметов в топливную систему и избежать засорения топливных трубопроводов, нарушения нормальной работы или повреждения компонентов топливной системы.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 6
- Двери автомобиля книга владельца
- Процедура сброса давления топлива
- Подъём и опускание автомобиля
- Защита топливного бака
- Колесо в сборе
- Левая задняя колёсная арка
Снятие 4 шагов
-

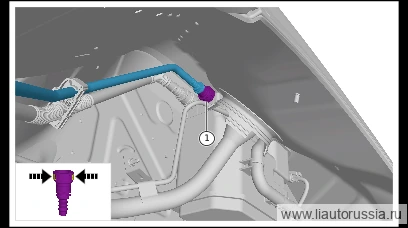

С помощью клещей для быстроразъёмных соединений разблокируйте разъём трубки продувки угольного адсорбера в сборе I, отсоедините соединение трубки продувки угольного адсорбера в сборе I и адсорбера в сборе.
-

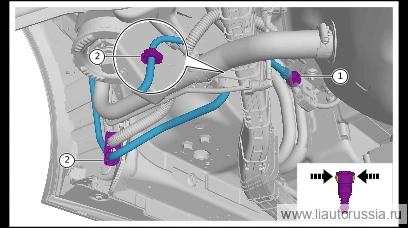

С помощью клещей для быстроразъёмных соединений разблокируйте разъём трубки продувки угольного адсорбера в сборе I, отсоедините соединение трубки продувки угольного адсорбера в сборе I и трубки продувки угольного адсорбера в сборе II.
-
Отсоедините фиксатор (2 шт.) трубки продувки угольного адсорбера в сборе I.
-

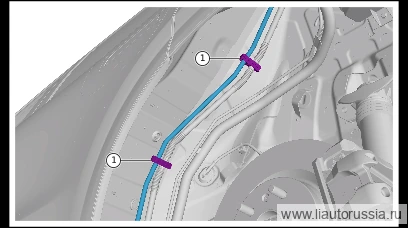

Отсоедините фиксатор (2 шт.) вентиляционной трубки топливного бака II, снимите трубку продувки угольного адсорбера в сборе I.
Установка 3 шагов
-
Установите трубку десорбции адсорбера I в сборе, установите фиксирующую защёлку трубки десорбции адсорбера I в сборе (2 шт.).
-
Установите фиксирующий зажим трубки продувки адсорбера в сборе I (2 шт.). 2 . Подсоедините трубку продувки адсорбера в сборе I к трубке продувки адсорбера в сборе II в направлении, указанном стрелкой.
Примечание- При подсоединении трубки продувки адсорбера в сборе I к трубке продувки адсорбера в сборе II запрещается отклоняться от направления, указанного стрелкой, во избежание смещения уплотнительного кольца.
- Подсоедините трубку продувки адсорбера в сборе I к трубке продувки адсорбера в сборе II до упора и убедитесь в наличии щелчка.
-
В направлении, указанном стрелкой, соедините трубку продувки адсорбера I в сборе с адсорбером в сборе.
Примечание- При соединении трубки продувки адсорбера I в сборе с адсорбером в сборе запрещается отклоняться от направления, указанного стрелкой, во избежание смещения уплотнительного кольца.
- Соедините трубку продувки адсорбера I в сборе с адсорбером в сборе до упора, до щелчка.
