Система охлаждения, компонент — трубка подпитки двигателя
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- При нагреве охлаждающей жидкости образуются пары, вдыхания которых следует избегать.
- При случайном обильном вдыхании паров охлаждающей жидкости или её попадании внутрь организма немедленно выпейте чистую воду и вызовите рвоту либо срочно обратитесь к врачу.
- Во избежание риска получения ожогов после длительной работы автомобиля запрещается открывать крышку расширительного бачка, так как кипящая жидкость и горячий пар могут причинить вред здоровью.
- Данную операцию следует выполнять только после остывания охлаждающей жидкости.
- При снятии и установке фиксирующих хомутов на обоих концах шланга обязательно используйте шланговые клещи.
- Не допускается использование пассатижей, переставных клещей и других подобных инструментов, иначе это приведёт к повреждению хомута и нарушению герметичности.
- В целях охраны окружающей среды охлаждающую жидкость необходимо собирать централизованно, используя мерную ёмкость, для последующей утилизации или переработки.
- Запрещается сливать охлаждающую жидкость в системы бытового или промышленного водоснабжения, соединённые с обычными источниками воды.
Подготовительные работы 5
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Подъём и опускание автомобиля
- Задняя защитная панель передней части днища
- Нижняя защита переднего бампера в сборе
Снятие 8 шагов
-

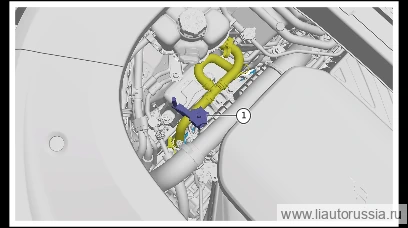

С помощью зажима для шлангов зажмите шланг подпитки дополнительного бачка двигателя.
-
Используя зажим для шлангов, зажмите шланг подпитки и шланг подпитки отопителя.
-

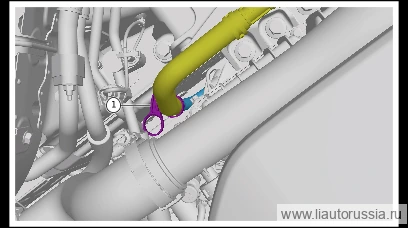

Ослабьте хомут крепления (1 шт.) шланга подпитки от дополнительного бачка двигателя, отсоедините шланг подпитки от дополнительного бачка двигателя от трубки подпитки двигателя.
Примечание. Обязательно! необходимо дождаться охлаждения охлаждающей жидкости в трубопроводе перед демонтажем во избежание ожогов от высокой температуры! -
Отсоедините фиксатор жгута проводов двигателя (2 шт.).
-

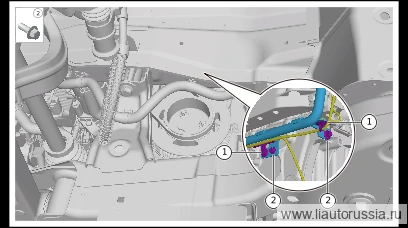

Выверните крепёжные болты подпиточной трубки охлаждающей жидкости двигателя (2 шт.).
🔧 Головка Предупреждение: Обязательно дождитесь остывания охлаждающей жидкости в трубопроводе перед демонтажем во избежание получения ожога! 10 мм -
Ослабьте хомут крепления шланга подпитки двигателя (1 шт.), отсоедините шланг подпитки от трубки подпитки.
-
Отсоедините фиксатор жгута проводов двигателя (1 шт.).
-
Выверните крепёжную гайку трубки подпитки двигателя (ДВС) (1 шт.), снимите трубку подпитки двигателя (ДВС).
🔧 головка Предупреждение: обязательно дождитесь остывания охлаждающей жидкости в трубопроводе перед демонтажем во избежание ожогов от высокой температуры! 10 мм
Установка 8 шагов
-
Установите трубку подпитки двигателя, установите крепёжную гайку (1 шт.) трубки подпитки двигателя. Фланцевая гайка ST00026 Момент затяжки: 9(7.7~10.4) Н·м
⚙︎ 9(7.7~10.4) Н·м🔧 головка 10 мм -
Установите фиксатор жгута проводов двигателя (1 шт.).
-
Подсоедините резиновый шланг подпитки к трубке подпитки, установите хомут крепления резинового шланга подпитки (1 шт.).
-
Установите крепёжные болты подпиточной трубки охлаждающей жидкости двигателя (1 шт.). ST00032 болт с шестигранной головкой и фланцем Момент затяжки: (10±1) Н·м
⚙︎ (10±1) Н·м🔧 Головка 10 мм -
Установите фиксатор жгута проводов двигателя (2 шт.).
-

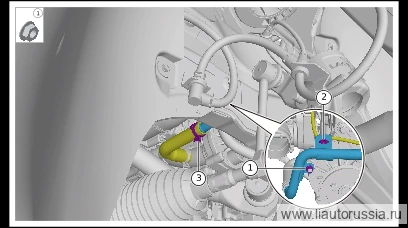

Подсоедините шланг подпитки дополнительного бачка двигателя к трубке подпитки двигателя, установите хомут крепления шланга подпитки дополнительного бачка двигателя (1 шт.).
-
Ослабьте зажим шланга подпитки и шланга подпитки отопителя.
-
Ослабьте хомут шланга подпитки от дополнительного бачка двигателя.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите трубку подпитки двигателя, установите крепёжную гайку (1 шт… | 9(7.7~10.4) Н·м |
| Установите крепёжные болты подпиточной трубки охлаждающей жидкости дви… | (10±1) Н·м |
