Опорная планка корпуса масляного фильтра
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Подъём и опускание автомобиля
- Задняя защитная панель передней части днища
- Нижняя защита переднего бампера в сборе
Снятие 2 шагов
-

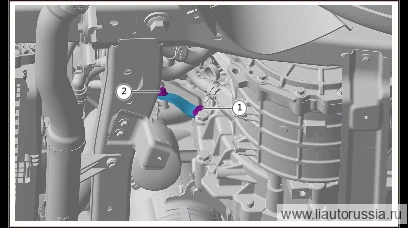

Выверните крепёжные болты опорной планки корпуса масляного фильтра (1 шт.).
🔧 головка 13 мм -
Выверните крепёжные болты опорной планки корпуса масляного фильтра (1 шт.), снимите опорную планку корпуса масляного фильтра.
🔧 головка 10 мм
Установка 2 шагов
-
Установите опорную планку основания масляного фильтра, установите болт крепления опорной планки основания масляного фильтра (1 шт.). ST00028 болт с шестигранной фланцевой головкой Момент затяжки: 45±4 Н·м
⚙︎ 45±4 Н·м🔧 головка 10 мм -
Установите крепёжный болт опорной планки корпуса масляного фильтра (1 шт.). Болт 1001882 Момент затяжки: 20±2 Н·м
⚙︎ 20±2 Н·м🔧 головка 13 мм
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите опорную планку основания масляного фильтра, установите болт… | 45±4 Н·м |
| Установите крепёжный болт опорной планки корпуса масляного фильтра (1… | 20±2 Н·м |
